KM2604, KM2614

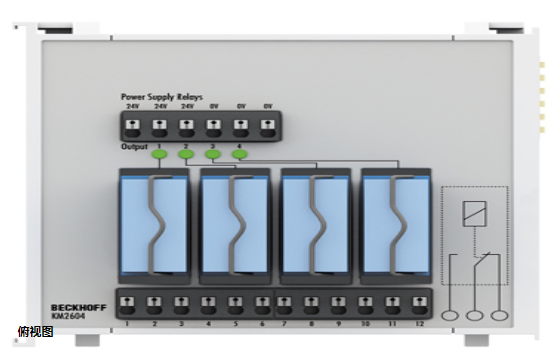

端子模块 KM2604 和 KM2614 将 4 个可插拔电源继电器集成于一个现场总线模块中。

它具有高开关容量 16A（230VAC时），因此可直接与大电流消耗的主电源相连接。

继电器位于顶部，方便更换。借助 KM2614 端子模块能够手动将每个继电器

切换到接通状态。模块上有一个标志指示*次手动操作。

技术参数 KM2604 KM2614

输出点数 4 个转换触点

操作 – 在继电器上进行自动/手动操作

额定开关电压 250 V AC, 30 V DC

额定开关电流 16 A

小开关负载 5 mA (10 V DC)

电气隔离 1.5 kVrms (K-bus/现场电位); 2.5 kV 额定浪涌电压，过电压种类 III

K-bus 电流消耗 15 mA

24 V DC 电流消耗 每有功功率继电器 50 mA

过程映像中的位宽 4 个输出位

机械寿命 （小） 5 x 106

电气寿命 （小） 1 x 106 (1 A AC/250 V AC)

外形尺寸（W x H x D） 99 mm x 100 mm x 62 mm

组态 无地址或组态设置

重量 约 250 g

工作/储藏温度 0…+55 °C/-25…+85 °C

相对湿度 95%，无冷凝

抗振/抗冲击性能 符合 EN 60068-2-6/EN 60068-2-27/29 标准

抗电磁干扰/抗电磁辐射性能 符合 EN 61000-6-2/EN 61000-6-4 标准

防护等级/安装位置 IP 20/可变
