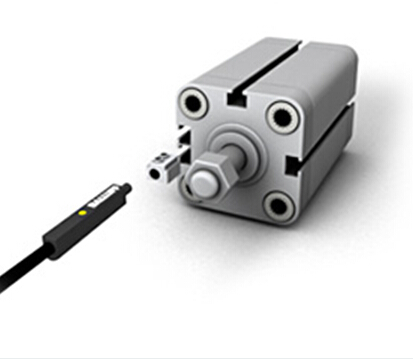

BALLUFF拉杆气缸的磁敏传感器安装连接尺寸BMF 235K-NS-C-2A-SA95-S4-00,3

BALLUFF拉杆气缸的磁敏传感器安装连接尺寸BMF 235K-NS-C-2A-SA95-S4-00,3

技术参数

电气参数

接通延时ton， 大值    0.1 ms

大剩余电流lr           80 µA

大无功电流Io，无衰减    3 mA

大负载电容，在Ue下         1 µF

测量工作电压Ue DC         24 V

测量工作电流Ie           100 mA

测量开关场强Hn         1.2 kA/m

测量短路电流            100 A

测量绝缘电压Ui         75 V DC

余波，大 (Ue的百分比)       15 %

关闭延时toff，大       0.1 ms

安全开关场强Ha       2 kA/m

工作电压Ub          10~30 VDC

应用分类            DC -13

开关频率            3000 Hz

电压降，静态，大      2.5 V

输出电阻RA         明渠

迟滞H，大 (Hn的百分比)    45 %

材质

外壳材料        PA 12

感应面，材料    PU

护套材料        PUR

环境条件

污染程度        3

环境温度          -25...85 °C

防护等级            IP67

电气连接

反极性保护        是

导线长度L           0.3 m

接口            M12x1插头，4针，A编码

电缆直径D       2.50 mm

短路保护        是

连接方式       电缆及插接器, 0.30 m, PUR

防止出现混淆     是

BALLUFF拉杆气缸的磁敏传感器安装连接尺寸BMF 235K-NS-C-2A-SA95-S4-00,3
