主要特点

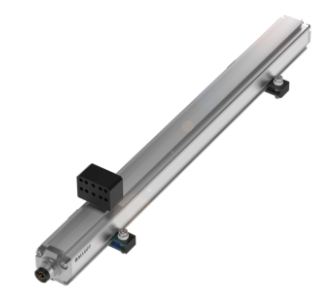

型材结构的位置测量系统是非接触式和绝*测量系统，用于精*探测

一个或多个位置。因为它们由一个密封的IP67铝外壳构成，所以在压力

机、注塑机或龙门机器人等恶劣环境中表现突出。位置传感器的磁铁透过型材壁作用到测量元件上。

形状

型号系列，型面结构

固定

固定夹

外壳材料

铝

位置传感器，*大数量2

接口

插接器，M16x0.75，8针

模拟输出端

模拟，电流，4~20 mA

模拟，电流，20~4 mA

测量范围

900 mm

*大测量频率

1000 Hz

线性偏差，*大

±0.01 %FS

重复*度

± 5 µm

工作电压Ub

10~30 VDC

环境温度

-40...85 °C

防护等级

IP67

安装不当

安装不当可能会损害

并导致损坏。

►因此，请确保没有强电或强电。

附近有磁场

换能器的

►建议的安装间距

严格遵守。

允许任何方向。将传感器安装在

使用提供的安装装置将机器水平放置

夹和气缸盖螺丝。足够数量

提供安装夹。

为了避免共振发展

振动载荷的频率，我们

建议将安装夹放在

不规则的间隔。

传感器与机器电气隔离

附带提供的绝缘衬套（见图3-1）。

1.将换能器引导到安装夹中。

2.使用安装螺丝将传感器固定在基座上

（*大拧紧夹具中的螺钉2 Nm）。

3.插入磁铁（附件）。

型材外壳中的微脉冲传感器是

既适用于浮动，也适用于非接触

磁铁（见图4-4至图4-8）和

固定磁铁（见图4-1至图4-3）。

安全使用

蔽层

为确保电磁兼容性（EMC），请遵守

下列：

–使用屏蔽罩连接传感器和控制器

电缆。

屏蔽层：编织铜屏蔽层，*小85％

覆盖范围。

–连接器版本：Shield内部连接到

连接器外壳。

–电缆版本：在变送器侧，电缆

屏蔽层已连接到外壳。

磁场

位置测量系统是磁致伸缩的

系统。保持足够的距离很重要

在换能器与强外部磁场之间

领域。

电缆布线

请勿在传感器，控制器，

和高压电缆附近的电源（感应杂散

可能会产生噪音）。

电缆必须无张力布线。

固定电缆的弯曲半径

固定电缆的弯曲半径必须至少为5

乘以电缆直径。

电缆长度

BTL7-A / G*高30平方米）

BTL7-C / E*高100平方米）

1）先决条件：施工，屏蔽和布线排除了任何影响

外部噪声场。

标签。 4-5：电缆长度BTL7

消声

为了避免等电位连接-电流流过

电缆屏蔽层，请注意以下几点：

–使用绝缘衬套

–将控制柜和系统放置在

传感器位于相同的接地电位。
