技术资料

HYDAC贺德克耐震压力表应垂直安装，倾斜度一般不大于30°，并力求与测量点保持同一水平，以免带来指示误差。

10．安装后，在无压力的情况下，观测指针是否在零位或紧靠盘止钉，否则不宜使用。

11．测量蒸汽压力时，HYDAC贺德克耐震压力表下端应装有环形管，使用中有水来传递蒸汽压力，以免高温蒸汽冲入弹簧管内，影响仪表精度，或不慎使焊锡熔化，造成仪表测漏，发生事故或烫伤人。

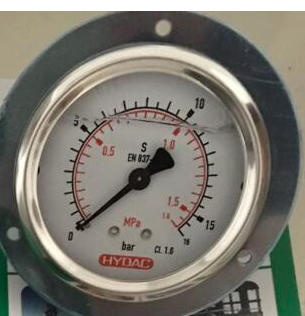

HYDAC表壳内装有带阻尼元件和灌冲液的压力表即是耐震压力表，它属于直接指示式压力表，具有了抗震功能。耐震压力表的主要特点是具有良好的抗震性，对瞬时冲击的流体压力和介质有剧烈脉动的压力测量具有较佳的适用性。粘性阻尼液中含有传动指示机构，从而使机械振动对耐震压力表进行压力测试时产生的振动干扰被地削弱了。耐震压力表的结构为全密封性，使其完全能够在粉尘、水下以及高湿度等恶劣的环境和条件下进行正常工作，耐震压力表的特点是防“堵”，对泥浆、水泥等易凝固以及易结晶、高粘度的介质均可进行测量。耐震压力表的组成结构包括了指示机构、弹性元件、阻尼器以及胶囊隔膜等。

型号表

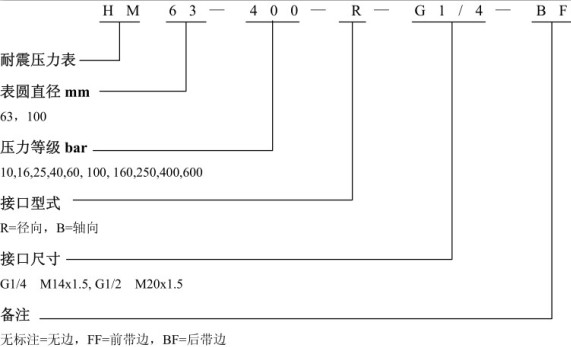

型号标注( 举例)
