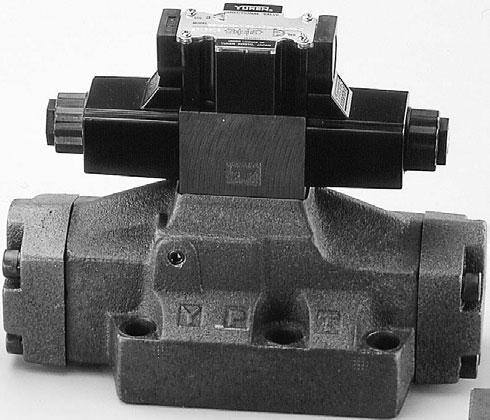

TJ，YUKEN/油研电磁换向阀DSG-01-3C9-D24-N1-50

TJ，YUKEN/油研电磁换向阀DSG-01-3C9-D24-N1-50

特点：

1.特优的浸油式电磁动作设计-----.

采用了滑阀浸于系统中的油内动作，具有缓冲作用，即使在高压力高频率的切换  动作下，仍可平稳无声。

完全消除了克栋部位的油封与滑柱推杆之间的摩擦及其  引发的漏油问题，并可以增加滑柱的推力。

2.降油温提高寿命，节省维护费用----

由于阀体流道采用了特殊结构设计，因而内部阻抗小，使用压降减少，液压油的  温度亦可相应降，是液压油不易变质，液压油寿命延长，减少液压油更换费用。

S=无冲击型

DSG=系列号（电磁换向阀『板式连接』）

-01=公称尺寸（01 02 03）

-2=位置数（2和3）

B=滑阀弹簧安装形式（C:弹簧对中 D:无弹簧定位 B:弹簧偏置 C:弹簧对中 B:弹簧偏置）

2=滑阀机能（2,3,4,40,6,60,8,9,10,12）

A=弹簧偏置与中立时（A和B）

-D24=线圈型号（交流AC A100,A120,A200,A240.直流DCD12,D24, D100.交流（本整型）AC→DCR100, R200）

-C=手动操作形式（无记号带手动推杆C:带手动锁紧按钮可供选择）

-N=电气接线形式（无记号:接线盒型N:插头式（任选）N1:带通电指示灯的插入式（任选））

-50=设计号

-L=电磁铁反装（L:电磁铁反向装配标注）

TJ，YUKEN/油研电磁换向阀DSG-01-3C9-D24-N1-50
