产品数据表

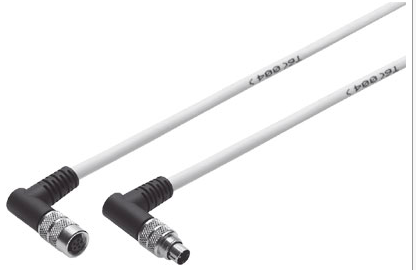

连接电缆

KVI-CP-3-WS-WD-2

产品代号: 540329

数据表

附加功能 插座的触点3 采用 1 mm 引线

电缆识别 带附件

连接频率 500

产品重量 116.2 g

电气接口 1, 功能 现场设备侧

电气接口 1, 设计 圆形

电气接口 1, 接口类型 插头插座

电气接口 1, 电缆输出 直角型

电气接口 1, 接口技术 M9x0,5

电气接口 1, 针脚/线的数量 5

电气接口 1, 占用的针脚/导线 5

电气接口 1, 安装方式 螺丝锁定

电气接口 2, 功能 控制器侧

电气接口 2, 设计 圆形

电气接口 2, 接口类型 插头

电气接口 2, 电缆输出 直角型

电气接口 2, 接口技术 M9x0,5

电气接口 2, 针脚/线的数量 5

电气接口 2, 占用的针脚/导线 5

电气接口 2, 安装方式 螺丝锁定

工作电压范围 DC 0 ... 30 V

40°C时的可接受电流负载 1.6 A

40°C时可接受的电流负载的说明 2.3 A 针对0.34 mm²

3.6 A ，针对0.49 mm²

电泳强度 1.5 kV

电缆长度 2 m

电缆属性 适合于拖链

电缆的测试条件 测试条件根据需要而定

弯曲半径，灵活式电缆安装 >= 75 mm

电缆直径 5.5 mm

电缆结构 2x0,25+2x0,34+0,49

已屏蔽

导体的额定截面 0.25 mm2

0.34 mm2

0.49 mm2

防护等级 IP65

IP67

防护等级备注 装配以后的状态

环境温度 -20 ... 80 °C

采用弹性电缆安装时的环境温度 -5 ... 80 °C

材料备注 符合 RoHS

污染等级 1

耐腐蚀等级 CRC 1 – 腐蚀影响

材料信息，电缆护套 TPE-U(PUR)

电缆外套颜色 淡灰色

材料信息，壳体 PA

PBT

TPE-U(PUR)

壳体颜色 黑色

材料信息，螺旋式锁 镀镍黄铜

材料信息，电气触片 镀金青铜

黄铜，镀金

材料信息，绝缘层 TPE-U(PUR)
