ADNGF-20-20-P-A

紧凑型气缸

ADNGF-20-20-P-A

产品代号: 554223

符合ISO 21287, 带普通轴承导向,

 采用导向杆和轭板的方式避免活塞杆旋转。

特性 值

货运日期 查看

行程 20 mm

活塞直径 20 mm

基于标准 ISO 21287

缓冲 P: 两端带弹性缓冲环/板

装配位置 任意

设计结构 活塞

活塞杆

型材缸筒

位置检测 用于接近式传感器

防止扭转/导向 带轭导向杆

工作压力 1.5 ... 10 bar

工作模式 双作用

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

耐腐蚀等级 CRC 2 – 中等腐蚀影响

环境温度 -20 ... 80 °C

在终端位置的冲击能量 0.2 J

6 bar时的理论作用力，回复行程 141 N

6 bar时的理论作用力，进程 188 N

0 mm行程时的移动质量 60 g

每10 mm 行程所增加的重量 26 g

0 mm行程时的基本重量 161 g

每 10 mm 行程的附加质量系数 11 g

气动连接 M5

材料备注 符合 RoHS

材料信息，盖 铝

阳极氧化处理

材料信息，密封 TPE-U(PUR)

材料信息，活塞杆 高合金钢

材料信息，缸筒 锻造铝合金

光滑处理

产品图片

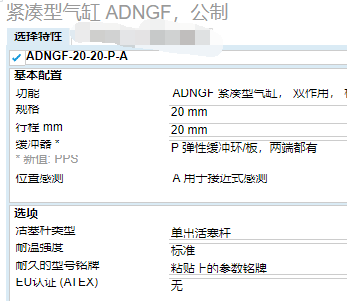

基本特性表
