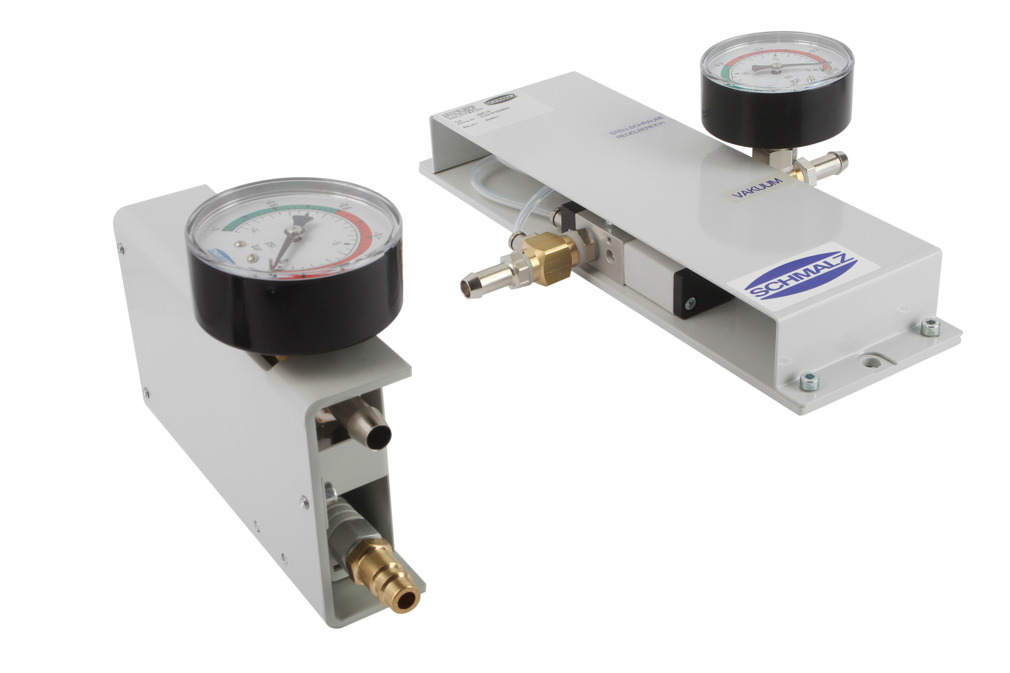

技术介绍真空单元SCHMALZ，VSi VP8 D M12-4

技术介绍真空单元SCHMALZ，VSi VP8 D M12-4

真空软管的内径尺寸必须与所使用的真空吸盘尺寸及对应的

流量大小相匹配。在“真空吸盘”和“真空发生器”章节

中，相应的技术参数表格里对每种吸盘和真空发生器均TJ

了使用的软管直径。

上表所列参数适用所有真空产生装置，TJ的真空抽吸速率

只针对单个吸盘，并只适用于平滑、气密性的工件表面。对

于透气性工件，我们建议在选用真空产生装置之前进行吸取测试。

集成式真空发生器带有“吸气”和“吹气”功能的控制阀和

状态监测功能，能够确保搬运进程的安全。

在本例中，由于我们选择的是集成式真空发生器，其内部已经集成

了阀体技术，因此无需配置；对于一个完整的真空系统，我们需要

用电磁阀来控制吸取 (真空开启) 和释放 (真空关闭)。通常在使用真空

泵或真空鼓风机作为真空产生装置时，需要另外配备电磁阀。

真空开关和压力计应根据实际应用中所需的功能和开关的频率来选择。

真空开关和压力计具备以下这些功能：可调节开关点固定或可调节迟滞

数字/模拟信号的输出LED状态显示功能按键输入显示

真空接口为M5-F、M8-M、法兰或管式安装

电缆或M8插头的电源和信号接口

施迈茨的真空元器件可以装配出一整套高效节能的真空系

统。尽管您对所设计的真空系统进行了详细的计算，我们仍

然建议您使用原样品工件进行测试，以确保系统安全。

施迈茨有自己的测试中心，能够对工件进行实物测试。

我们非常乐意用我们的知识和多年的经验协助您规划、

设计、安装并调试您的真空系统。同时，我们也定期开设

“真空技术培训课程及研讨会”，您可以直接参与我们的课

程，也可以与我们联系，到您的公司组织开设相关课程。

吸盘FSG（弹性体部件+连接接头）未组装。

交货包括：类型FG的吸杯-弹性体部件，

可在不同的直径和材料（conn）中使用

SA-NIP型乳头-有各种螺纹可用的备用部件：

吸盘FG、连接接头SA-NIP

工件形状和尺寸范围广，工件放置时吸力高，阻尼效果 佳，

吸杯冲程过高，很好地适应了曲面工件的要求。

薄壁工件无永 久变形的研究

坚固，耐磨的吸盘FSG与单密封唇，由吸盘FG与2.5倍和连接乳头所有乳头插入吸盘直径。

在每个奶嘴系列底部带有支撑件的52mm或更多的支撑件，可根据需要组合更换杯和奶嘴

圆形波纹管吸盘，2.5倍，用于处理极端敏感的工件( 佳阻尼效果)处理表面极不均匀的工件，

如管道( 佳适配) 凹面和凸面）内部支撑（直径52毫米）

防止工件被吸入特殊设计的褶皱允许在循环时间很短的系统中使用。

吸盘FSGA(弹性体零件连接乳头)是交付未装配(直径33毫米及以上的组装)。

输送包括：FGA型吸盘-弹性体部分，avai 适用于不同直径、不同材质的SA-NIP型接头接头，

可与各种螺纹配套：吸盘FGA、接头接头SA-NIP

对于范围广泛的不同工件，很好地适应弯曲或不均匀的工件表面，

高吸力和 佳阻尼效果，在放置过程中对工件具有良好的阻力。

在高加速度值下的水平力。用于处理纸板箱的风箱吸盘FSGA

具有单一密封唇的耐用耐磨吸杯FSGA(3)，

由带有1.5倍折叠的吸盘FGA(2)和连接接头(1)组成，

所有乳头均插入直径为1mm的吸盘中。

乙25毫米或以上，底部支持与每个乳头家庭，

更换杯和乳头可以结合根据需要。

圆形波纹管吸盘，1.5倍，用于处理极端敏感的工件

(由于折叠和光滑的密封唇而产生的 佳阻尼效果)

处理不均匀表面的工件 CH为管道（折叠允许对凹面和凸面进行 佳适配）

不需要昂贵的软管安装；在使用极其节省空间的安装点直接产生真空；

的限制空间和高度动态的运动

吸入杯与压缩空气供应之间安装的内排喷射器，由于铝质，尺寸小，重量轻。

阳极化铝喷嘴系统体，由黄铜真空发生器制成，带有单喷嘴，

压缩空气入口(1)排气出口(2)真空入口(3)

用于在吸盘和压缩空气供应处理之间安装所有类型的具有操纵器、

工业机器人和进给系统的工件的直列式喷射器

吸盘PFYN(弹性体部分连接乳头)是交付未装配(直径120毫米及以上的组装)。

输送包括：PFG型吸盘-弹性体部分，AVA 各种直径和材料的不可用

SA-nip型连接乳头-可与各种螺纹可用的零件：吸盘pfg，连接乳头SA-nip

用于各种尺寸和类型工件高吸力的宽范围的应用

(高温、抗静电、标记、耐化学品)的吸盘 对于小尺寸的力，

对于非常短的循环时间，没有Perman。薄壁工件的变形

坚固耐磨吸杯pfyn单密封唇，由吸盘pfg和连接乳头连接乳头插在直径达50mm的乳头螺纹上。

圆平吸盘，用于处理光滑或稍粗糙表面的平面工件处理热工件

（HT1、SI、FPM）敏感工件的标记和抗静电处理。（HT1和AS版本）
