液位传感器

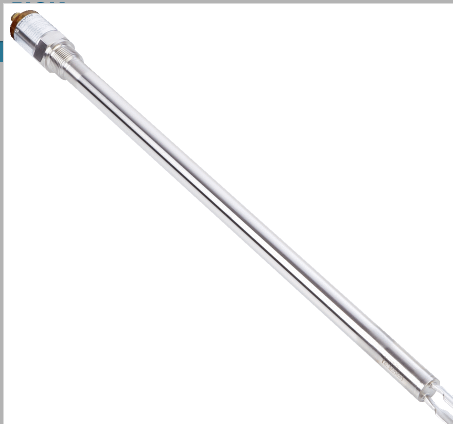

LFV200 / LFV230 / 振动式液位开关

LFV230-XXHCNTPM0350

类型:LFV230-XXHCNTPM0350订货号: 6045252

产品特点

介质 液体

识别方式 点式

探针长度 350 mm

工艺过程压力 –1 bar 64 bar

工艺过程温度 –40 °C ... +150 °C

被测液体密度 0.7 g/cm³ ... 2.5 g/cm³

EHEDG（欧洲卫生工程设计集团） ✔

性能

传感器元件精度 ± 2 mm

再现性 ≤ 1 mm

粘度 0.1 mPas ... 10,000 mPas

分辨率 ≤ 1 mm

响应时间 500 ms

MTBF 1,3*10^7 h

电气参数

供电电压 9.6 V DC ... 35 V DC

残余纹波 ≤ 5 Vss

电流消耗 < 10 mA

初始化时间 < 2 s

VDE 防护等级 2 ✔

连接类型 圆形插头连接器 M12 x 1，4 针

输出信号 晶体管输出 PNP

滞后 2 mm

信号电压 高 Uv –3 V

信号电压 0 V +- 1 V

输出电流 < 250 mA

感性负载 ≤ 1 H

容性负载 100 nF

外壳防护等级 IP67

温度漂移 0.03 mm/K

机械参数

接液部件 1.4404 不锈钢（Ra ≤ 0.8 μm）

过程接口 Tri-Clamp 2'' (PN 16, L, Ra < 0,8μm)

外壳材料 不锈钢 1.4404, PEI

环境参数

运行环境温度 –40 °C ... +70 °C

存储环境温度 –40 °C ... +80 °C

型号表

6050173 LFV230-XXTGATPV0160

 6050179 LFV230-XXHCLCPV0120

 6050216 LFV230-XAHCLTPM0150

 6050388 LFV230-XXTGATPV0150

6050420 LFV230-XXTGBCPV0200

6050571 LFV230-XXHCLCPV0100

6049744 LFV230-XXSGATPM0190

6049759 LFV230-XASGBTPM0130

6049910 LFV230-XXHCLTPM0400

6050006 LFV230-XXSGATPV0080

6049676 LFV230-XXTGBCPV0170

 6049743 LFV230-XXSGATPM0135

6050007 LFV230-XXSGATPV0090

6051395 LFV230-XASGBTPM0200

6051400 LFV230-XXSGACPV0200

 LFV230-XXTGBCPV0090

 09040175 LFV230-XXTGBCPV0080

09040176 LFV230-XXTGBCPV0170

6050593 LFV230-XXTGATPM0100

6050690 LFV230-XAHCLTPM0200

6050691 LFV230-XAHCLTPM0600

6049675 LFV230-XXTGBCPV0080

 6050018 LFV230-XXSGATPV0130

6050156 LFV230-XXSNBCPV0300

6051071 LFV230-XXSGATPM0110

6051072 LFV230-XXSGATPM0210

6051073 LFV230-XXSGATPM0220

09040143 LFV230-XXSGATPM0135
