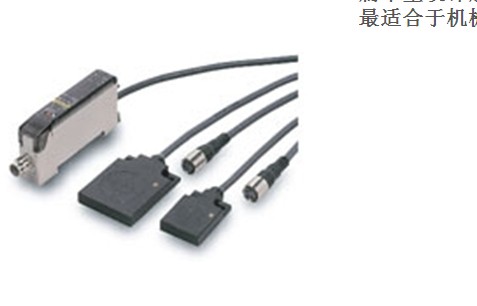

OMRON静电容量型放大器分离接近传感器泄露率E2J-W10MA 1M

OMRON静电容量型放大器分离接近传感器泄露率E2J-W10MA 1M

特点

厚度为5.5mm的扁平传感头

采用机器人导线

传感器部也配有动作指示灯

可通过单触式接插件简单连接

技术参数

传感器部分

应差         检测距离的15%以下

可检测物体 导体和电介质体

标准检测物体 接地金属板 50×50×1mm

响应频率      70Hz以上

响应频率 检测显示(红色)

环境温度范围 工作时、保存时：各-10～+55°C (无结冰、无结露)

环境湿度范围 工作时、保存时：各35～85%RH (无结露)

振动(耐久) 10～500Hz 上下振幅2mm或150m/s2 X、Y、Z各方向 2h

冲击(耐久) 500m/s2 X、Y、Z各方向 3次

保护结构 IEC标准 IP66

连接方式         接插件中继型(机器人导线) (标准导线长1m)

放大器单元部分

型号            E2J-JC4A

电源电压 DC24V±20% 纹波(p-p) 10%以下

消耗电流 30mA以下

控制输出 开关容量 NPN集电极开路输出 100mA以下 (DC30V以下)

         残留电压 1V以下

指示灯 动作显示(橙色)

       电源显示(绿色)

绝缘电阻     50MΩ以上(DC500V兆欧表)充电部整体与外壳间

耐电压      AC1,000V 50/60Hz 1min 充电部整体与外壳间

振动(耐久) 10～150Hz 上下振幅1.5mm或100m/s2

X、Y、Z各方向 2h

冲击(耐久) 300m/s2 X、Y、Z各方向 3次

保护结构        IEC标准 IP50

连接方式      导线引出型(标准导线长2m)

材质 外壳 ABS

灵敏度调整钮转速  8圈、带指示器

保护回路       反连接保护、负载短路保护、浪涌吸收

环境温度范围 工作时、保存时：各-10～+55°C (无结冰、无结露)

环境温度范围 工作时、保存时：各35～85%RH (无结露)

温度的影响 (传感器+放大器) 0～40°C的温度范围内+23°C时，检测距离为±25%以下

电压的影响 在额定电源电压的±20%范围内，额定电源电压时，检测距离的±1%以下
