DMM-20-40-P-A无杆气缸德国FESTO技术资料

DMM-20-40-P-A无杆气缸德国FESTO技术资料

位置感测 通过接近开关感测

5 液压缓冲器支架

• 用于将液压缓冲器安装到无杆气缸上

缸径 20 25 32 40

力和冲击能量

模块化产品系统1) [mm] 50 … 1000

气接口 M5 G1/8 G1/8 G1/4

缓冲形式 两端带自调节气动缓冲

速度 [m/s] 0.07

高速度 [m/s] 1.5

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:–:–]

SMT-8M-A

用于感测滑块的位置 35

3 沟槽盖

6 bar 时，力的理论值 [N] 188 295 483 754

终端位置上的冲击能量

ABP-5-S1

安装方式 通过通孔直接安装

通过附件

安装位置 任意

1) 气缸只能以 50 mm 的增量来订购。

耐腐蚀等级 CRC1) 1

1) 耐腐蚀等级 1，符合Festo FN 940 070 标准

度耐腐蚀能力。运输和贮存防护。也适用于不可见的内部区域或位于盖子下面的元件（如，气缸耳轴）。

缸径 20 25 32 40

• 自调节液压缓冲器，带弹簧复位，渐进缓冲特性

工作和环境条件

• 必须作为附件另外订购

8 型材安装件

用于脏污防护 35

4 型材安装件

DAMH-L8-P

用于垂直安装无杆气缸 30

环境温度 [°C] 0 … 60

工作压力 [bar] 2…8 1.5 … 8

DLGF-…，带液压缓冲器 [J] 3 7

DAMH-L8-PL

用于垂直安装两个背对背的无杆气缸

用于固定接近开关电缆 35

2 接近开关

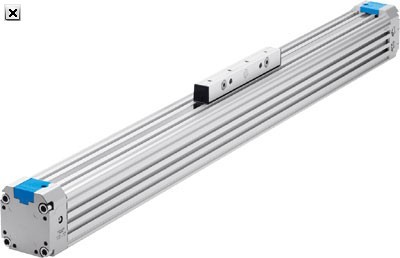

结构特点 无杆气缸

惯量补偿器原理 正向锁定（槽）用于速度调节 35

7 液压缓冲器

工作/先导介质注意事项 可润滑工作 (今后须始终润滑工作)

导轨 循环滚珠轴承导轨

工作方式 双作用

行程

标准行程 [mm] 100, 150, 200, 250, 300, 350, 400, 500, 600 200, 300, 400, 500, 600

DLGF-…-PPS [J] 0.17 0.27 0.44 0.69

缓冲长度 [mm] 9.6 9 11.6 12.9

• 必须作为附件另外订购

6 单向节流阀
