阐述SCHMALZ的真空发生器亮点介绍
技术详情
产品亮点...
高效节能喷嘴技术
尺寸紧凑，由极为耐用的塑料制成
按入式接头
DIN导轨连接点

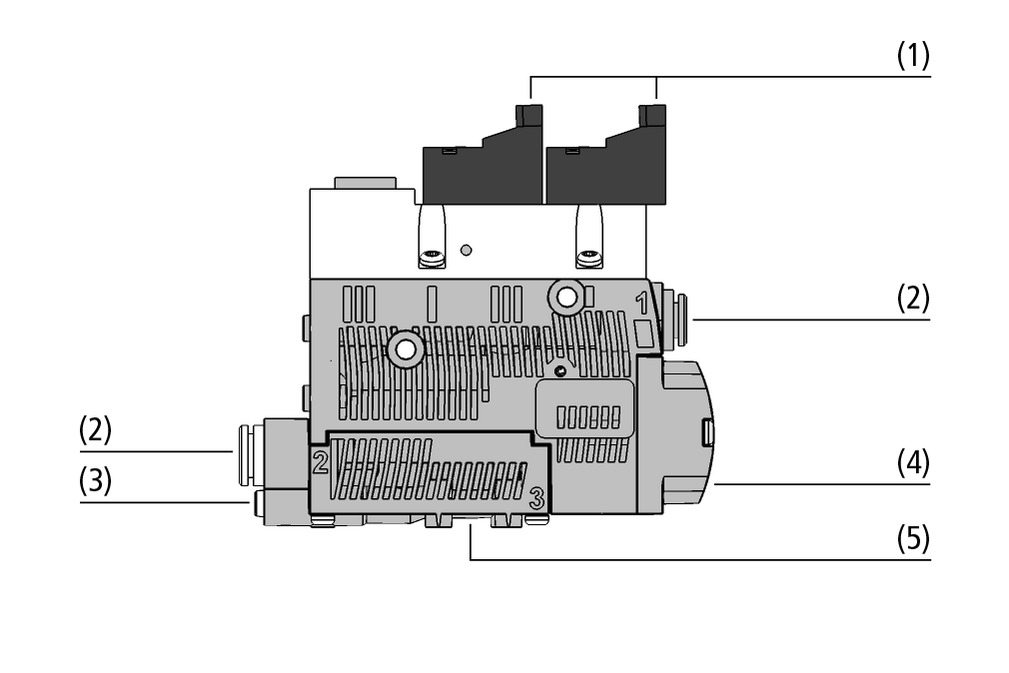

技术图纸
基本模块由高强度塑料制成
集成气动阀（1），常开或常闭功能
气动连接（2）采用按入式快接接头
螺丝（3）调整轻型工件吹气强度
开放式消音器（4）
可采用DIN导轨安装（5）
YS...
抽吸量更大，压缩空气消耗少
紧凑、耐用单元；可直接安装在搬运系统上
节省螺纹接头数量
安装简单；还可安装在开关柜内
集成式真空发生器 SCPSb
用于搬运气密和轻微透气工件
自动化系统中的真空产生
用于机器人搬运应用和线性轴上
用于需要高动态抓取工件且空间有限的系统
型号表
SCPSb 07 S04 NO
10.02.02.04129
集成式真空发生器
喷嘴尺寸:07
连接方式:气管 D6(1)-D6(2)
*大抽吸速率:16,0 l/min
耗气量 (吸气):22,0 l/min
*大真空度:-850 mbar
控制:常开
数量（件）
SCPSb 07 S04 NC
10.02.02.04130
Schmalz Select.Schmalz Select.
集成式真空发生器
喷嘴尺寸:07
连接方式:气管 D6(1)-D6(2)
*大抽吸速率:16,0 l/min
耗气量 (吸气):22,0 l/min
*大真空度:-850 mbar
控制:常闭
数量（件）
SCPSb 10 S04 NO
10.02.02.04131
集成式真空发生器
喷嘴尺寸:10
连接方式:气管 D6(1)-D6(2)
*大抽吸速率:33,0 l/min
耗气量 (吸气):46,0 l/min
*大真空度:-850 mbar
控制:常开
数量（件）
SCPSb 10 S04 NC
10.02.02.04132
集成式真空发生器
喷嘴尺寸:10
连接方式:气管 D6(1)-D6(2)
*大抽吸速率:33,0 l/min
耗气量 (吸气):46,0 l/min
*大真空度:-850 mbar
控制:常闭
数量（件）
SCPSb 15 S02 NO
10.02.02.04133
集成式真空发生器
喷嘴尺寸:15
连接方式:气管 D6(1)-D8(2)
*大抽吸速率:62,0 l/min
耗气量 (吸气):98,5 l/min
*大真空度:-850 mbar
控制:常开
数量（件）
SCPSb 15 S02 NC
10.02.02.04134
集成式真空发生器
喷嘴尺寸:15
连接方式:气管 D6(1)-D8(2)
*大抽吸速率:62,0 l/min
耗气量 (吸气):98,5 l/min
*大真空度:-850 mbar
控制:常闭
数量（件）
SCPSb 2-07 S04 NO
10.02.02.04371
集成式真空发生器
喷嘴尺寸:2-07
连接方式:气管 D6(1)-D6(2)
*大抽吸速率:32,2 l/min
耗气量 (吸气):22,0 l/min
*大真空度:-850 mbar
控制:常开
数量（件）
SCPSb 2-07 S04 NC
10.02.02.04372
集成式真空发生器
喷嘴尺寸:2-07
连接方式:气管 D6(1)-D6(2)
*大抽吸速率:32,2 l/min
耗气量 (吸气):22,0 l/min
*大真空度:-850 mbar
控制:常闭
数量（件）
SCPSb 2-09 S04 NO
10.02.02.04373
集成式真空发生器
喷嘴尺寸:2-09
连接方式:气管 D6(1)-D6(2)
/大抽吸速率:45,5 l/min
耗气量 (吸气):40,5 l/min
/大真空度:-850 mbar
控制:常开
数量（件）
SCPSb 2-09 S04 NC
10.02.02.04374
集成式真空发生器
喷嘴尺寸:2-09
连接方式:气管 D6(1)-D6(2)
/大抽吸速率:45,5 l/min
耗气量 (吸气):40,5 l/min
/大真空度:-850 mbar
控制:常闭
数量（件）
SCPSb 2-14 S02 NO
10.02.02.04375
集成式真空发生器
喷嘴尺寸:2-14
连接方式:气管 D6(1)-D8(2)
/大抽吸速率:67,2 l/min
耗气量 (吸气):82,0 l/min
/大真空度:-850 mbar
控制:常开
数量（件）
SCPSb 2-14 S02 NC
10.02.02.04376
集成式真空发生器
喷嘴尺寸:2-14
连接方式:气管 D6(1)-D8(2)
/大抽吸速率:67,2 l/min
耗气量 (吸气):82,0 l/min
/大真空度:-850 mbar
控制:常闭
数量（件）

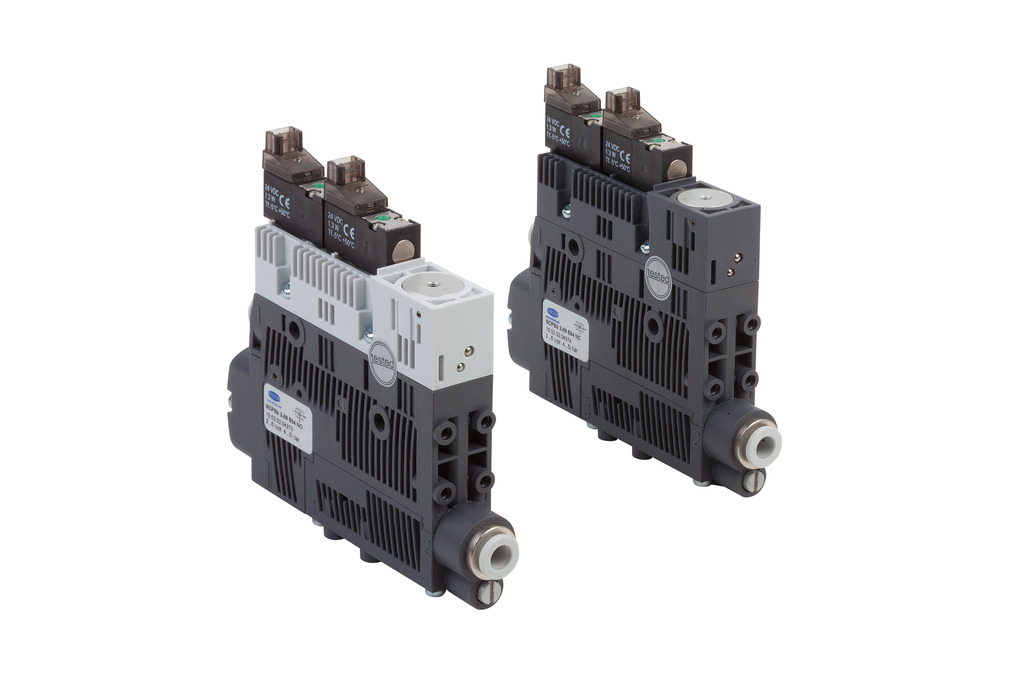

产品图片
