坚固型P+F恒力开度仪旋转编码器

坚固型P+F恒力开度仪旋转编码器

产品资料

坚固而轻巧的塑料结构

紧凑纤薄的设计（安装的旋转编码器的轴用于提供卷筒轴承的功能）

免耦合适配性能

广泛的安装选项

防锈耐酸测量缆线

极高水平的线性度和可重复性

无需磨损磁性抽样

产品阐述

带 EtherCAT 接口的缆线牵引旋转编码器

通用规格

检测类型 磁性采样

设备类型 带 EtherCAT 接口的目标线

测量范围 3000 ... 10000 mm

结构类型 80 mm、130 mm、190 mm

分辨率 恒力开度仪：

80 mm 设计：0.028 mm

130 mm 设计：0.047 mm

190 mm 设计：0.068 mm

编码器：

25 位（13 位/转）

电气技术规格

工作电压 10 ... 30 V DC

功耗 大约 4 W

输出码 二进制码

Code course（计数方向） 可调

接口

传输速率 10 MBit/s / 100 MBit/s

连接

连接器 以太网：2 个插座 M12 x 1，4 针，D 码

电源：1 个插头 M12 x 1，4 针，A 码

符合标准

防护等级 符合 DIN EN 60529

连接侧 连接器型号： IP65

恒力开度仪：IP50

气候测试 DIN EN 60068-2-3，无冷凝

发射干扰 EN 61000-6-4:2007

抗扰度 EN 61000-6-2:2005

环境条件

环境温度 -30 ... 70 °C (-22 ... 158 °F)

工作温度 -30 ... 70 °C (-22 ... 158 °F)

存储温度 -30 ... 70 °C (-22 ... 158 °F)

相对湿度 98 % ，无冷凝

机械规格

绳直径 0,55 mm

材料

外壳 镀镍钢

恒力开度仪 80/130 设计 : Luranyl® 或 Lexan 920

190 设计 : ABS-GF17

法兰 铝

带 不锈钢 1.4401/316

使用寿命 可达 106 次循环

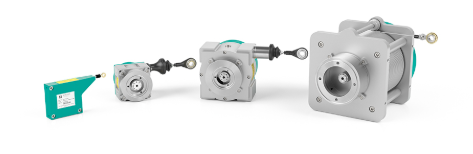

产品图片
