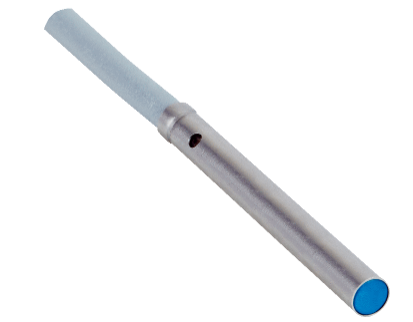

类型:IH03-0B6PO-VU1订货号: 6020143

产品特点

设计构造 筒形设计

外壳形状 标准结构形式

直径 Ø 3 mm

触发感应距离 Sn 0.6 mm

安全接通距离 Sa 0.486 mm

安装在金属 齐平

开关频率 5,000 Hz

连接类型 电缆，3 芯, 2 m

开关量输出 PNP

输出功能 开口常闭

电气规格 DC 3 线

外壳防护等级 IP67 1)

1) 根据 EN 60529.

机械/电子参数

供电电压 10 V DC ... 30 V DC

残余纹波 ≤ 20 % 1)

电压下降 ≤ 2 V 2)

电流消耗 10 mA 3)

（接近传感器）通电后开始工作前的延时 ≤ 10 ms

滞后 1 % ... 10 %

再现性 ≤ 2 % 4)

温度漂移 (Sr) ± 10 %

电磁兼容性

EN 60947-5-2

IEC 61000-4-2: (测试等级 2)

IEC 61000-4-4: (测试等级 2)

持续性电流 Ia ≤ 100 mA

导线材料 PUR

导线横截面 0.06 mm²

导线直径 Ø 2.6 mm

短路保险 ✔

极性反接保护 ✔

抗冲击与抗振性 30 g, 11 ms / 10 … 55 Hz, 1 mm

运行环境温度 –25 °C ... +70 °C

外壳材料 不锈钢, V2A (1.4305)

材料，感应面 塑料

壳体长度 22 mm

UL 文件编号 NRKH.E191603

1) 从 UV.

2) 在 la = 100 mA 时.

3) 无负荷.

4) Ub = 20 V DC ... 30 V DC, Ta = 23 °C ± 5 °C.

折减系数

提示 这些数据仅作为参考，可能有偏差

不锈钢 （V2A） 大约 0.8

铝 （Al） 大约 0.55

铜（Cu） 大约 0.5

黄铜 (Ms) 大约 0.65

型号

IM08-1B5PO-ZC1 IM08-2N5PS-ZW1 IM08-2N5NS-ZW1

 IM08-2N5PS-ZT1 IM08-2N5NS-ZT1

 IM08-2N5PS-ZC1 IM08-2N5NS-ZC1 PIN IM30-10BPS-ZW1 IM30-10BNS-ZW1

 IM30-10BN0-ZW1 IM30-10BPS-ZC1 IM30-10BNS-ZC1 IM30-10BPO-ZC1

IM30-15NPS-ZW1 IM30-15NNS-ZW1 IM30-15NPO-ZW1 IM30-15NPS-ZC1

IM30-15NNS-ZC1 DC-DC IM12-02BDS-ZW1 IM12-02BDO-ZW1 IM12-02BDS-ZC1

 IM12-04NDS-ZW1 IM12-04NDS-ZC1 IM12-04NDO-ZC1 IM18-05BDS-ZW1

 IM18-05BDS-ZC1 IM18-05BDO-ZC1 IM18-08NDS-ZW1 IM18-08NDS-ZC1

 IM30-10BDS-ZW1 IM30-10BDS-ZC1
