描述

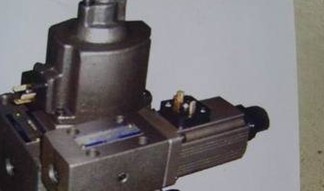

EDFG型 这种阀继承了可变无冲击型（G系列电磁换向阀）的基本概念，在高速时能够设定速度的无冲击型比例换向流量控制阀。

通过在G系列电磁换向阀中没有的大流量调节功能，可调节执行元件的快速度。

和专用的功率放大器配合，便可在一个阀中实现对执行元件的速度、加速度和方向的控制，所以液压回路可简化，并可降成本。　

特性：

1、以电磁换向阀作为先导控制的滑阀式换向阀。相比普通电磁换向阀，拥有更高压力及流量。

2、60HRC以上高硬度耐磨阀芯，高压力环境下拥有更长使用寿命。

3、大推力电磁铁及高强度弹簧之采用，确保产品于高压力，大流量环境下顺畅动作。

4、内部钢环挡片静音设计，相比普通产品动作噪音更。

5、多种接线方式选择，均附加通电动作指示装置。接线简便，通电动作明确。

高工作压力：25 MPa

额定流量：30 L/min

回油口允许背压：14 MPa

额定电流：1100 mA

线圈电阻：10.8 Ω

滞环：小于 5%

重复性：小于 1%

阶跃响应：小于 100ms

频率响应：相角20 Hz，增益25 Hz
