介绍

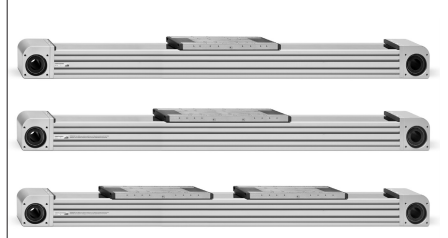

5E 系列无杆电缸为直线型电缸，内置齿形带将电机的旋转运动转换为直线运动，可提供三种规格：50, 65 和 80 mm，三种规格由特殊的带有自支撑的方形型材缸筒实现，其它零件均被集成于缸筒内，形成紧凑型和重量轻等特点。

循环滚珠轴承导轨的使用了无杆电缸较好的刚性和外部负载的能力。

为了内部零件不受外部环境的污染，型材缸筒上部由不锈钢板遮盖。

无杆电缸内装有磁环，可通过外部的磁性接近开关（CSH 系列）读取位置信息，同时电缸提供安装附件，可方便地使用电感传感器检测位置。

5E 系列无杆电缸备有特殊的电机安装套件，可支持四个方向的电机安装。

高动态特性和可实现多轴系统使 5E 系列无杆电缸特别适用于包装和自动化装配等应用中。

结构形式

设计 工作方式 规格 行程 导向形式 齿形带式 开口型材缸筒，上方保护板遮盖 多位置电缸，直线型 50, 65, 80 规格 50: 50 ÷ 4000 mm, 规格 65 和 80: 50 ÷ 6000 mm 内部，循环滚珠轴承导轨

安装方式 电机安装方式 型材缸筒上的安装槽或特殊的附件 四侧

工作温度 存储温度 -10°C ÷ +50°C -20°C ÷ +80°C

防护等级 润滑 重复精度 循环周期 IP 40 集中润滑，内部设有再润滑通道 ± 0,05 mm

外部磁性接近开关 CSH，安装于型材缸筒的槽内；电感传感器，通过特殊附件安装
