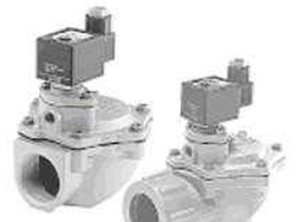

特殊型号8651APBK2QA00HQ，ASCO脉冲膜片阀

特殊型号8651APBK2QA00HQ，ASCO脉冲膜片阀

特点：

脉冲膜片阀专为除尘设备的应用设计，具有高流量，长寿命和快速开/关的特点，从而经济的工作；

高流量，角形阀体，以及特殊的隔膜组件给了除尘设备应用所需的独特的操作特点；

铝制阀体、带螺纹接口和NAMUR界面

同一滑阀可配接为3/2常闭或5/2，用于控制双作用和单作用执行机构

能防液体，灰尘或异物的侵入(实现外界影响防护)

标准配置手动操作器。

概述

操作压差：2-10bar

许可压力：10bar

流量(在6bar条件下)：700L／min(ANR)

结构

阀体                                   铝，黑色阳极化处理

端盖，连接板                     铝，黑色阳极化处理

内部零件                            锌基合金，钢，乙缩醛(POM)，铝

密封件                                NBR+PUR

阀芯、套管                         不锈钢

屏蔽线圈                            铜

先导排气口                         螺纹接口(M5)

绝缘等级                            F

线圈外壳                            环氧树脂

线圈扁平插头                     3*DIN 46244

插座                                 Type 22,扁平插头(Pg 9P)

电气安全标准                     VDE 0580

电气特性

标准电压：             DC＝：24V

                              AC(～)：24-115-230V／50Hz

                              (其它电压等级和60Hz可按需提供)

安装

l          可任意位置安装

l          随阀提供2个带NAMUR配合面的连接板

l          在按装执行机构前，应根据阀的功能不同(常闭，3／2或5／2)将二连接板正确安装到滑杆电磁阀。

美国ASCO脉冲膜片阀

l          随阀提供定位销(若需要)，螺栓和垫片

l          标准“G”螺纹接口，符合ISO228／1标准

l          可按需提供其他管螺纹形式

l          随阀提供安装／维修指南

l          可供备用线圈
