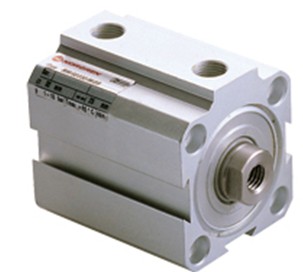

RM/92020/M/15，介绍norgren紧凑型气缸规格参数

RM/92020/M/15，介绍norgren紧凑型气缸规格参数

特点

符合 ISO 21287

磁性为配置

, 长寿命密封

磁性开关与气缸轮廓相齐平

标准气缸的三分之一

摩擦，长寿命密封设计

完全耐腐蚀设计

磁性活塞为标准配准

全系列配备标准磁性活塞；

不锈钢活塞杆；

阳极氧化铝合金套管和端盖；

聚氨酯丁腈橡胶密封件；

紧凑型 - 长度大约为对应 ISO 型号的三分之一；

单作用型号具有弹簧复位特性；

温度范围 -5°C 至 +80°C。

是ISO/VDMA 气缸基本长度的1/3

摩擦、较长使用时间的密封设计

满足全部非腐蚀性规范

可选止转活塞杆

采用标准磁性活塞以适应全自动控制系统

技术参数

工作介质：经过滤的润滑或非润滑压缩空气

工作方式：双作用，磁性活塞，阻尼缓冲

工作压力：1-10bar

工作环境温度：-5℃～+80℃

在于+2℃条件下使用时，请向本公司技术服务部咨询

材料

缸体和端盖：阳极电化铝合金

活塞杆：不锈钢

密封件：聚氨脂或丁腈橡胶

- 基本行程是相同缸径的ISO/VDMA

- 标准气缸的三分之一

- 摩擦，长寿命密封设计

- 完全耐腐蚀设计

- 磁性活塞为标准配准

技术参数

- 介质：压缩空气

- 接口尺寸：G1/8

- 驱动：双作用

- 工作压力：1 ... 10 bar

- 工作温度：-5 ... 80 °C

- 缸径：40 mm

- 活塞杆直径：16 mm

- 行程：100 mm

附件 接头

直通接头 (外 + 内六角)
