描述

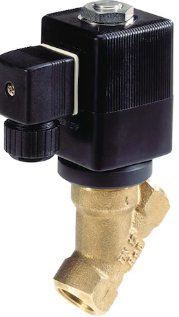

6038 型阀门是一种二位二通斜座电磁阀，具有直动式开关特性。

磁芯与阀座管件相连。吸引磁芯时，将通过一个预行程打开一个孔眼。

阀门中的磁芯腔被泄压，然后，阀门在磁力作用下打开。

在无流量的状态下，阀门会在一个压缩弹簧的作用下关闭。

在此，通过介质压力将弹簧的闭合力支撑在磁芯上。

重叠的线圈系统

DN 12孔

主体材料青铜

阀的内部不锈钢和黄铜

PTFE垫片材料

介质中性介质，是蒸汽

中温0至+160°C

环境温度+55摄氏度

工作电压

 DN 12

 其他紧张局势

24/110/230 V / 50-60赫兹

根据要求

电压容差±10％

100％连续占空比

电气连接侧面端子连接器，根据

DIN EN 175301-803形式A（用于连接器

2508型，请参阅附件）

防护等级IP 65，带连接器

安装在任何位置，与执行器一起安装

直立的

流量

 水的Kv值[m3 / h]

在+20ºC且入口压力为1 bar时测量

阀门和自由出口

压力值[bar]相对于压力的表压

大气的

响应时间[ms]

 开场

 闭幕

在6 bar和+20ºC的温度下在阀出口处用水进行测量

压力从0增加到90％

压降100至10％
