描述

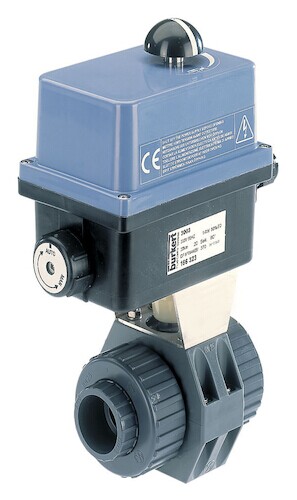

8804 型电动球阀由一个电动旋转执行机构和一个二位二通或二位三通不锈钢球阀构成。采用二通类型时，存在一个由两部分或三部分构成的、适合多种用途的外壳。

而针对三通设计，在供货时带有 L 型或 T 型管件（根据请求）。

电动旋转执行机构采用紧凑型设计。它还可被作为单个设备，用于运行其他的调节元件（参见型号 3003 的数据页）。

热电阻和扭矩限制均为标准型。外壳由难燃材料制成，其分级符合 UL 94 V0

适合侵蚀性介质

高流量值

带有可调节终端开关的执行机构

光学位置指示器

通过 Dual Block® 技术 1 保护锁紧螺母

外壳/尼龙/ PA 6.6

轴/螺丝不锈钢

齿轮不锈钢和PC

执行器和球阀法兰之间的连接符合ISO 5211

符合IEC34 S4的占空比= 50％

启动时间详细信息请参见“ 5.3。章”。订购表”

9

限位开关4个可调（2个用于电动机，另外2个用于反馈）

高250 V交流/1.5 A

电气数据

工作电压15…30 V AC 50/60 Hz / 12…48 V DC

100…240 V AC 50/60 Hz / 100…350 V DC

电压容差±10％

直流电压为12…48 V时，工作电压不得于11.5 V

媒体数据

介质不会侵蚀阀体和密封材料的气态和液态介质

介质温度取决于使用的阀门和介质压力，请参阅“ 4.1。压力

不锈钢球阀的温度图”，8页。

执行器的温度极限值通常于

阀门。因此，必须确保其他系统的温度限制

组件（如致动器）由于可能的散热而没有出现

从媒介。

进程/端口连接和通讯

端口连接Rp¼”-Rp2½” Whitworth螺纹acc。符合DIN EN 10226-1（旧的DIN 2999）
