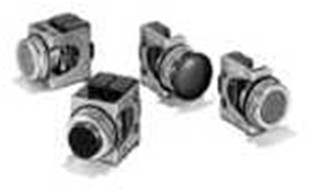

OMRON按钮开关简要说明A165-JWA-1

OMRON按钮开关简要说明A165-JWA-1

特点

行业 小级别28.5mm的微型设计。

易于布线的端子排列。

已经过EN 60947-5-1。

可拆卸开关单元。

标准负载以及微小负载均可使用的共用接点。

技术参数

种类   按钮开关

形状    本体形状: 圆柱型（φ16mm）

照光/非照光 非照光

动作功能 交替开关

环境温度范围 使用时: -10～55℃

                保存时: -25～65℃

绝缘电阻 100MΩ以上 (DC500V时)

耐电压     同极端子间: AC1000V 50/60Hz 1min

            异极端子间: AC2000V 50/60Hz 1min

            各端子与接地间: AC2000V 50/60Hz 1min

耐振动    误动作: 10～55Hz 复振幅 1.5mm (误动作1ms以内)

耐冲击 耐久: 大500m/s**2

         误动作:  大150m/s**2 (误动作1ms以内)

环境湿度范围 使用时: 35～85%

防护等级 IP66耐油型

防止触电保护等级 Class II

接点额定 接点构成 1c

         开关能力（AC) 电阻负载(NC): AC125V 5A/AC250V 3A

                         电阻负载(NO): AC125V 5A/AC250V 3A

         开关能力（DC) 电阻负载(NC): DC30V 3A

                        电阻负载(NO): DC30V 3A

         开关能力说明 测定条件: 无振动、无冲击的状态、环境温度20±2℃、操作频率 20次/分钟

端子规格 焊接端子

容许操作频率 电气式:  大20回/分（设置和复位1次）

                机械式:  大60回/分（设置和复位1次）

PTI（耐漏电起痕指数） 175

污染度           3 (IEC60947-5-1)

负载      一般负载/微小负载共用

 小适用负载 DC5V 1mA

操作部 操作部形状 长方形 2方向防护

         操作部颜色 白色
