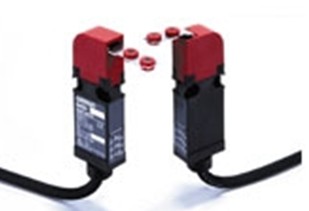

OMRON薄型安全门开关应用领域D4GS-N1R

OMRON薄型安全门开关应用领域D4GS-N1R

特点

仅17mm厚的纤细型设计（三接点型）。

可反转设计，正面或背面均可安装使用。

备有内置2接点结构、3接点结构开关

操作钥匙带有橡胶安装孔，可以吸收震动和冲击。

IP67保护结构。

技术参数

保护结构 *1 IP67(EN60947-5-1)

寿命 *2 机械 100万次以上

        电气 10万次以上(AC125V 1 A、电阻负载) *3

条件短路电流 100A(EN60947-5-1)

额定开放热电流 (Ith) 2.5A(EN60947-5-1)

使用环境温度 -30～70°C (无结冰)

使用环境湿度 95%以下

绝缘电阻      同极及异极端子之间、各端子与不带电金属部间100MΩ以上(DC500V)

接点间隔 2 × 2mm以上

耐振动 误动作 10～55Hz，单振幅0.35mm

耐冲击 耐久 1000m/s²以上

       误动作 300m/s²以上

电缆 UL2464 No. 22 AWG，成品外径：7.2mm

操作速度 0.1～0.5m/s

操作频率 大30次/min

额定频率           50/60Hz

防触电保护等级   Class Ⅱ (双重绝缘) (IEC60536)

污染度(使用环境)  3(EN60947-5-1)

脉冲耐压       同极端子间 2.5kV

(EN60947-5-1)  异极端子间 4kV

           各端子与不带电金属部间 6kV

断开力 *4 60N以上

断开预行程 *4 10mm以上

接点电阻 300mΩ以下（带1m电缆）

                500mΩ以下（带3m电缆）

                700mΩ以下（带5m电缆）

小适用负载 *5 DC24V 4mA电阻负载(N水准参考值)

额定绝缘电压(Ui)   250V

质量 约120g (D4GS-N1R，带1m电缆)

注1.上述为初期的值。

2. 开关接点可用于一般负载或微小负载。但是，已经连接过一般负载的接点，就不能用于连接更小容量的负载。因为接点表面在使用后可能会变得粗燥而导致小负载 的接触性降。

*1.本保护结构为基于EN60947-5-1标准规定的测试方法测得的结果。请务必根据实际使用环境和使用条件事先确认密封性。 尽管开关本体的设计结构可防止尘埃和水等的进入，但请不要在粉屑、油、水或化学品等易进入头部钥匙插入孔的场所使用D4GS-N。否则，可能导致开关损坏或 发生故障。

*2.寿命的测试条件为：环境温度5～35°C、环境湿度40%～70%。详情请咨询欧姆龙代表处。

*3.当环境温度为35°C或以上时，请勿将1A AC125V施加于两个以上的电路。

*4.以上数值为可进行安全操作的 要求。

*5. 小适用负载中给定的数值为微小负载的参考值。该数值可能随开关频率、环境条件、性水准等而变化。请务必事先使用实际负载确认是否可进行正常操作。
