特性

・适合包装膜等形状变化大的工件

・采用符合FDA（美国食品药品监督管理局）21CFR§177.2600溶出试验的硅胶材质

・吸盘颜色为蓝色

・泄漏量

・减少吸附薄工件（塑料膜、塑料袋等）时产生的褶皱

■对应吸附时易产生大幅变形的薄膜包装工件

■使用通过FDA（美国食品医药管理局）21CFR§177.2600 溶出试验的硅胶材质

■本体颜色为蓝色

异物混入检查等通过颜色容易判断。

■减少泄漏

由于裙边部很软，即使是很薄的薄膜密封性也很好。

■减少吸附薄型工件（薄膜、乙烯塑料等）吸附时的褶皱

真空吸盘的部分有支撑肋的结构，可防止褶皱。

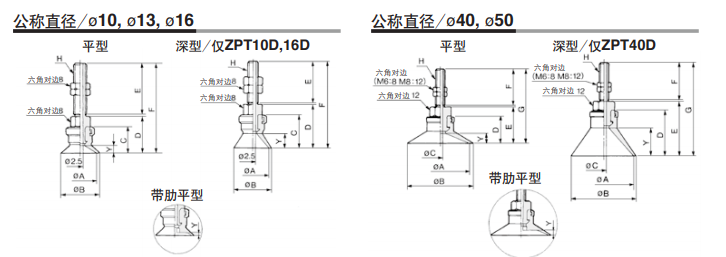

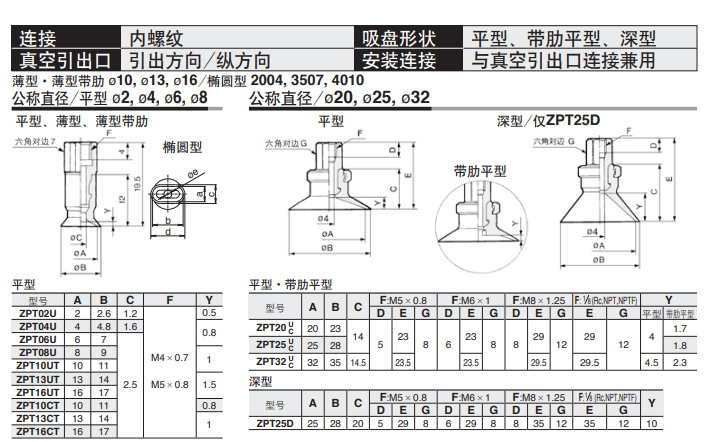

●12种尺寸、6种形状的吸盘

　可根据用途选择安装件

●吸盘形状：平型、平型带肋型、风琴型、薄型、薄型带肋型、深型

●安装连接：外螺纹、内螺纹

●真空引出口：纵、横

●真空安装口：外螺纹、内螺纹、快换接头、倒钩接头

●缓冲器：无、有

　［缓冲器行程（mm）：6, 10, 15, 20, 25, 30, 40, 50］

注意：

:使用环境不同，吸盘的材质亦应不同。

请选用适合的吸盘材料。吸盘是为工业产品使用，不可直接与医药品、

食品等接触。

@按工件的重量、形状，合理选择吸盘大小、数量和形状等。

请参考吸盘吸力表。另外，除上述条件外，工件表面有无水分、油分；工

件的材质及通气性也应考虑；必须确认工件是否被吸着。

.易受冲击的工件的吸着要使用缓冲。

工作高度有变化时必须用缓冲型。工件与吸盘要进行定位时，请使用

不回转的带缓冲的吸盘。

;缓冲器的轴受到横向力会导致寿命降。

配管时，缓冲部有可能受到负载力(横方向的拉伸、推压等)，应注意。

=工件吸着时，请不要给吸盘施加冲击和较大的力。

否则，吸盘会过早变形、龟裂和磨耗。应在吸盘的裙边变形范围内使

用，肋等应轻轻接触。特别是小径吸盘要正确定位。

B向上吸吊时，除考虑工件重量外，还应考虑加速度、风压、冲击力等因

素。

特别是吸吊玻璃板、底板等有很大的风压时，应注意。以垂直姿势水平

运动时，要考虑起动、停止时加速度产生的力。工件和吸盘间易滑动的

场合。水平移动加速、减速要小。

>大面积的板状工件，用多个吸盘搬运时，吸盘的配置应考虑工件的平

衡。
