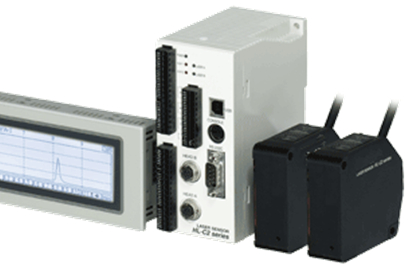

松下激光位移传感器优异品质HL-C201AE

松下激光位移传感器优异品质HL-C201AE

技术参数

安装模式       仅限正反射

测量中心距离 10mm

耐冲击   加速度196m/s2 X,Y和Z方向各3次

电缆    带连接器橡皮电缆、长0.5m

电缆延长    用可选电缆(另售)、全长可延长至30m

材质     本体外壳、本体外罩：压铸铝

             前罩：玻璃

测量范围         ±1mm

              (注)：取样周期为20μs及10μs时、测量范围如下。

              20μs：＋0.1～＋1.0mm

              10μs：＋0.8～＋1.0mm

分辨率 [平均次数] 0.25μm [256次]

                  (注)：通过将P-P值换算成距离得到测量中心距离数字测量值的偏差值。

环境性能 : 保护构造 IP67(连接器部除外)

使用环境温度 0～＋45℃(注意不可结露、结冰)、存储时 ：－20℃～＋70℃

使用环境湿度 35～85％RH、存储时：35～85％RH

使用环境照明度 白炽灯：受光面照明度3,000ℓx以下

耐振动   频率：10～55Hz(1分钟周期) 双振幅1.5mm X,Y和Z方向各2小时

直线性     ±0.025% F.S.

              (注)：此值表示采用本公司的标准测量物体进行测量时、相对于数字位移输出的直线的误差。此值会根据测量物体的特征而改变。

温度特性     0.013% F.S./℃

光源    红色半导体激光(投光峰波长度：658nm)

            大输出：0.1mW

光源 : JIS/IEC标准符合型    1级（JIS/IEC/GB）

受光元件      线性图像传感器

指示灯 : 激光投光指示灯 绿色发光二极管

                         激光投光时亮起

指示灯 : 测量范围指示灯   黄色发光二极管

        测量中心附近亮起/测量范围内闪烁/测量范围外熄灭
