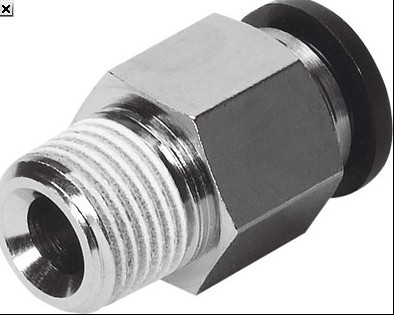

标准规格型号QSML-M5-6，德国festo接头购买须知

标准规格型号QSML-M5-6，德国festo接头购买须知

产品特征：

·安装和拆卸简便

·只需“即插即用”

·连接

·内附密封

●用途:

·用于在有限的安装空间内实现大程度的

装配。适用于温度范围高80°C和压力范围高14bar的应用场

合

特性  特性

尺寸  标准

额定尺寸  6.7 mm

柱头螺栓上的密封件类型  外表层

装配位置  任何

容器尺寸  10

设计结构  推/拉原理

工作压力  -0.95 - 10 bar

和温度相关的工作压力  -0.95 - 14 bar

工作介质  过滤压缩空气

          真空

耐腐蚀等级 CRC  1

环境温度  -10 - 80 °C

  Germanischer Lloyd

大紧固扭矩  12 Nm

产品重量  20 g

气动连接  阳螺纹 R1/4

用于10mm 气管外径

释放环的颜色  蓝色

材料备注  符合 RoHS

外壳的材料信息  黄铜

                镀镍

释放环的材料数据  POM

气管密封的材料信息  NBR

软管夹部分的材料数据  高合金钢, 耐腐蚀

QST-10-8-50 130822

QST-1/8-8-50 130795

QST-1/4-8-50 130797

QST-3/8-8-50 130799

QST-10-50 130805

QST-1/4-10-50 130798

QST-12-20 130806

QST-3/8-12-20 130801

QS-G1/8-4-100 132036

QS-G1/8-6-100 132037

QS-G1/4-6-100 132039

QS-G1/8-8-50 132038

QS-G1/4-8-50 132040

QS-G3/8-8-50 132043

QS-G1/4-10-50 132041

QS-G3/8-10-50 132044

QS-G1/4-12-20 132042

QS-G3/8-12-20 132045

QS-G1/2-12-20 132046

QSL-G1/8-4-100 132048

QSL-G1/8-6-100 132049

QSL-G1/4-6-100 132051

QSL-G1/8-8-50 132050

QSL-G1/4-8-50 132052

QSL-G3/8-8-50 132055

QSL-G1/4-10-50 132053

QSL-G1/4-12-20 132054

QST-G1/8-4-100 132066
