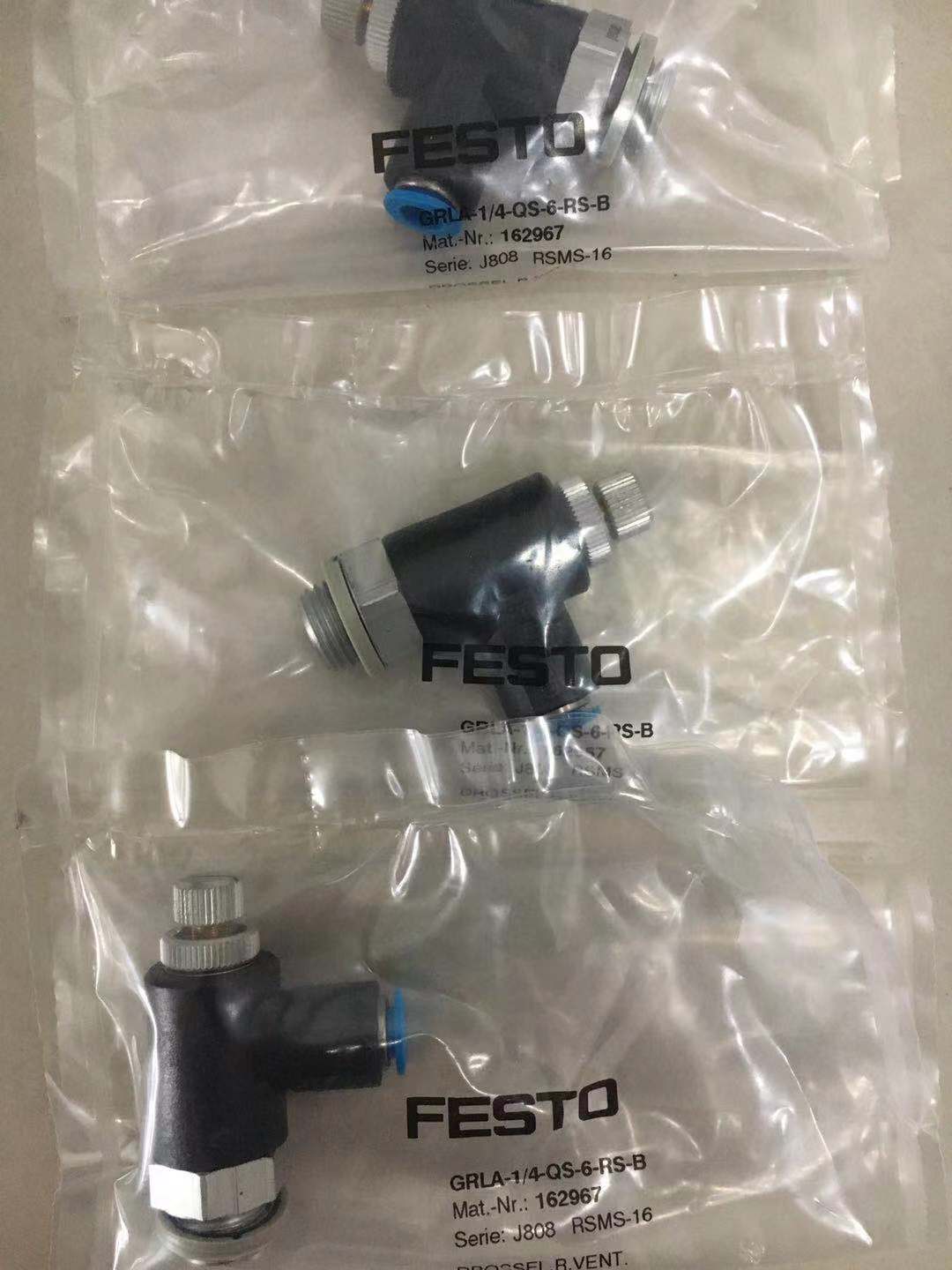

FESTO单向节流阀选型参数GRLA-1/8-QS6-D

FESTO单向节流阀选型参数GRLA-1/8-QS6-D

主要特性

节流阀或单向节流阀可以在气动

驱动器前进和回缩过程中调节活

塞的速度。调节是通过在进气和

排气方向上适当限制压缩空气的

流量来实现的。

对于单向节流阀 GRLA 或

GRLZ，流量控制只在一个方向上

起作用（排气或进气）;

止回功能只在相反的方向上起作

用。对于节流阀 GRLO来说，流量

控制功能可以在两个方向上起作用。

流量控制功能可在阀的内部创建

一个可调环形间隙。该间隙可以

通过旋转滚花螺母或一字槽螺丝

来进行增减调节。所需的节流量

可以通过调节元件来控制。

 主要技术参数 – GRLA

阀功能    排气单向节流功能

调节元件   一字槽螺丝

           滚花螺钉

安装方式    旋入，通过外螺纹

安装位置     任意

额定紧固扭矩 [Nm]  0.8±10%   3±10%   5±10%   10±10%   15±10%

主要技术参数 – GRLZ

阀功能     进气单向节流功能

气接口 2      M5    G1/8

气接口 1   QS-3, QS-4, QS-6     QS-3, QS-4, QS-6, QS-8

调节元件        一字槽螺丝

安装方式     旋入，通过外螺纹

安装位置         任意

额定紧固扭矩 [Nm]   0.8 ±10%    3 ±10%

工作和环境条件

工作压力(整个温度范围) [bar]      0.2 … 10

工作介质        压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作/先导介质说明    可使用润滑过的介质运行（一旦润滑，后续必须一直润滑）

环境温度 [°C]    –10 … +60

介质温度 [°C]     –10 … +60

存放温度 [°C]     –10 … +40
