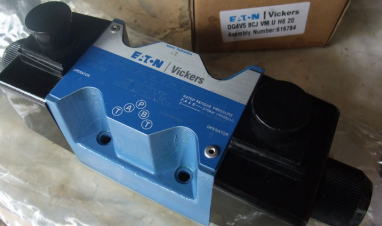

进口美国威格士电磁换向阀，DG4V52AJMUH620示意图

进口美国威格士电磁换向阀，DG4V52AJMUH620示意图

描述

电磁溢流阀既可作为压力调节阀来调节系统压力，也可作为安全阀，当系统压力过调定值时，起安全保护作用，还可作为卸荷阅用。 (1故障现象

某电磁溢流间，其额定压力为31 5Ma。

断电时，该威格士电磁溢流阀卸荷正常;通电时， 调节其调压手柄，高只能调到20MPa，液压系统如图8-7所示。

(2)故障原因分析

①溢流阀2本身的设定值变化了，即溢流阔的调节装置出现问题;

②溢流阅2中电磁换向阀的间芯被卡住，通电后电磁力不能使阀芯换向到位，使阀口有微小开度;

1夹板 2螺栓 3调整块 4阀瓣 5密封圈 6调整螺钉

(3)阀杆与阀体隔板和上阀盖间的轴向密封采用O形圈。

(4)阀体隔板及上阀盖轴孔部位镶有铜套，可减小与O形圈间的摩擦力矩，密封组件开启与关闭灵活，操作力矩小。

(5)上阀盖设有指示牌及限位螺钉，阀杆上安装指针，明确指示各通道的接通状况，易于操作。

性能参数

公称通径(mm)50～150

适用温度(℃)室温～80

公称压力(MPa)1.0

适用介质润滑油

连接形式法兰

强度试验压力(MPa)1.5

密封试验压力(MPa)1.1

耐压试验温度(℃)常温

进口美国威格士电磁换向阀，DG4V52AJMUH620示意图
