美国进口SUN插装阀PPDB-LBN,产品质保期一年

产品属性

  • 所属分类:美国SUN
  • 产品编号:1590566725
  • 浏览次数:0
  • 发布日期:2020-05-27
  • 产品概述

美国进口SUN插装阀PPDB-LBN,产品质保期一年


钢材料插装阀

插装阀阀体:

  • 钢材,12L14(AISI-SAE),锌或镍镀层


插装阀内部元件以下一种或几种钢材:

  • 铅合金碳钢(UNS G12144,AISI-SAE 12L14),

  • 铅合金碳钢(UNS G11174,AISI-SAE 11L17),或

  • 铅合金碳钢(UNS G86204,AISI-SAE 86L20)

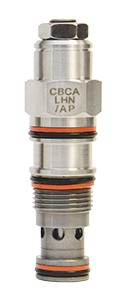

CBCA

防腐蚀不锈钢插装阀(****-***/AP)

插装阀阀体

  • 节约型双相不锈钢(UNS S32101,ASTM A240,A276,A479,A789,A790)

调节螺钉:

  • 钛(UNS R56400,ASTM Grade 5 Ti-6AI-4V),或

  • 硅黄铜(UNS C69300,ASTM B371,B124,B283)

锁紧螺母,止动环,控制套件:

  • 不锈钢(UNS S31600,SIDI 316)

插装阀内部元件为以下一种或几种材料:

  • 铅合金碳钢(UNS G12144,AISI-SAE 12L14),

  • 铅合金碳钢(UNS G11174,AISI-SAE 11L17),或

  • 铅合金碳钢(UNS G86204,AISI-SAE 86L20)

   1 螺纹肩部外径可将阀导入插孔,确保对心。

    2 自由浮动部承合插式阀尾端与插孔间的偏心度。

    3 SUN插式阀浮动式的设计允许较高的安装扭矩,使阀更能确实上紧避免松动或漏油。

    4 肩部平口起止进作用,承受螺纹造成的负载,避免产生任何负荷或导致插式阀变形,确保中心线的对正。

    5 将螺纹置于中位使阀获得的流量能力减少偏心度的影响,并将螺纹负载分布于油路板的深层。

    6 插孔底部的止进部撑持阀的浮动部,而组装铁线仅用于阀之组合。

    7 SUN 油口的一致性,使设计有较大的灵活性以及减少油路板的刀具的需求。

通流能力    480 L/min.

先导比    4.5:1

*设定时*推荐负载压力    270 bar

*设定    350 bar

工厂默认的设定值    30 cc/min.

回座时*泄漏    0,3 cc/min.

Adjustment - No. of CCW Turns from Min. to Max. Setting    3.75

运行特性    标准

复位    >85% of setting

阀头部安装六角尺寸    41,3 mm

阀安装扭矩    474 - 508 Nm

调节螺栓的内六角尺寸    5,5 mm

美国进口SUN插装阀PPDB-LBN,产品质保期一年
