首次启动之前，请通过加油口向泵壳内注入干净的工作油。

为了避免首次启动时出现空气阻塞，请进行调整

控制阀，以便从泵中排出的油直接返回到油箱或执行器自由移动。

有关阀类型的详细信息，请参见下一页。

类型1仅适用于压力调节范围L和M。

使用带辅助先导的型号时，阀必须在于先导压力的外部先导压力下操作（N，A，

B：约1/8的调节压力； C型：大约1/16）。这不适用于压力调节范围L和M以及1型阀

要调节压力，请松开锁紧螺母并顺时针缓慢旋转压力调节螺钉以增加压力

或逆时针旋转以降压力。调整后，不要忘记拧紧锁紧螺母。

连接类型1和4的次级侧压力端口（内部排放）和类型2和3的排放端口（外部排放）

直接将水排到油箱中，其背压接近大气压。

有两个螺纹连接的主压力端口。它们可以串联连接。一个作为入口，

另一个作为出口或阀门可通过堵塞压力端口之一使用。

可以用作压溢流阀，但要注意喘振压力的发生。

用于控制两个或多个执行器的操作顺序。

如果主压力过压力设定值，则将有效流体输送到次级侧。用于与类型2相同的目的。

与外部先导压力无关，与主压力无关。用作卸荷阀。

如果外部先导压力过压力设定值，则通过将所有流体释放到油箱来使泵空载。

通过在执行器返回侧产生压力来防止重力坠落。

如果主压力过压力设定值，则会释放流体以保持压力恒定。

用于控制两个或多个执行器的操作顺序。

如果主压力过压力设定值，则将有效流体输送到次级侧。逆流通过止回阀释放。

用于与类型2相同的目的。由外部先导压力操作，与主压力无关压力。

逆流通过止回阀释放。用于与类型1相同的目的。

与外部先导压力无关，与主压力无关。逆流通过止回阀释放。

有关压力调节范围，请参见型号名称。

对于非200/220 V AC的电动机，请与我们联系。

适用于系统压力的二压力二流量控制方式，电磁阀和先导压力的二压力二流量控制方式

控制式压力补偿器，另做询问。

提供法兰套件。订购时，请从下表中套件。此外，PM10型不使用管道

法兰。有关管道法兰套件的详细信息，请参见262页。

对于F5-06-B-1021或F5-10-B-10型承插焊，工作压力可能会因法兰强度而受到限制。

有关F5-06-A-1021和F5-06-B-1021的详细信息，请参见20页。

AR / A / A3H系列变量柱塞泵和PV2R叶片

泵可以直接安装到这些电动机上。功率输出范围为0.75至18.5 kW。

有两种类型：直接连接类型，其中泵柄是

直接插入空心电动机轴（型号M1和M2）；以及使用联轴器的外壳类型（型号M3至M7）。

易于安装泵无需担心因对中不足而引起的噪音和振动。

尺寸紧凑，安装空间较小。安全，因为旋转部件未暴露。

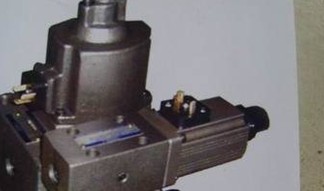

该阀是通过组合小型高性能1/8而获得的比例电液先导溢流阀，带有特殊开发了噪音安全阀。

使用此阀可以调节系统压力与输入电流成比例。

请注意，此阀用于与适用的功率放大器配合使用。

EBG-03安全阀的压力预设为等于压力调节上限的值

量程加2 MPa（290 PSI），流量为50 L / min（13.2 U.S.GPM）。 EBG-06的预设值等于压力调节范围上限加上3.5 MPa（510

  PSI），流量为100 L / min（26.4 U.S.GPM）。 EBG-10的预设值等于压力调整范围的上限加上4 MPa（580

  PSI），流量为200 L / min（52.8 U.S.GPM）。如果工作压力的上限或所使用的流量上限与

规定的 大流量，请按照计算出的值调整并确定安全阀的设定压力

根据以下公式。设定压力=（工作压力上限）+（附加压力表示吹气）
