SMC薄型气缸/标准型CQ2B40-25DZ的配置材质

SMC薄型气缸/标准型CQ2B40-25DZ的配置材质

产品特性:

1、缸体硬质氧化，耐磨，寿命长，后盖铆压工艺，坚固美观。

2、在保持既有协作精度及产品使用寿命下，其全长仅为一般气缸的1/2-1/3。发挥既薄且轻的特性。

3、缸体预留安装孔/安装内螺纹，到达节省空间的要求

质量多减小45％ (150g→82g)。

容积大减小40％。

带磁性开关(JCDQ系列：JCDQ)。

l 缸筒:气缸缸筒的内径尺寸大小代表了气缸输出力的大小。活塞需要在气缸缸筒内做平稳的往复运动，

l 活塞:塞是SMC薄型气缸中的受压零部件，为了防止活塞左右两腔产生相互窜气，在设计时设有活塞密封圈。

缸筒内表面的表面粗糙度不应过Ra0.8um，不然将影响使用效率和效能。

l 端盖:气缸的端盖上设有进排气通口，有些还在端盖内设有不同的缓冲装置。

杆侧端盖上设有密封圈与防尘圈，从而防止从活塞杆处向外部漏气，并且防止外部灰尘混入气缸缸体内。

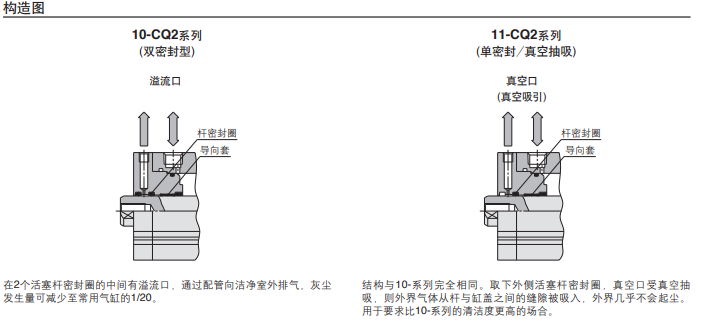

示意图：

薄型气缸CQ2、CQS系列缸筒与无杆侧端盖压铸成一体，杆盖用弹性挡圈固定，缸体为方形。
