简介
●根据OSHA标准(美国安全健康管理局)
●防止气控系统中因残压造成事故的安全对策用手动切换阀
●供气、排气状态一目了然
●在排气位置，阀可以用挂锁锁住，防止因清洁或设备维护时意外的开启
●手轮压下再回转，两个动作的结构，故可防止故障
型号 AR4 2/3 5 AR6 2/3 5 AR8 2/3 5 AR9 2/3 5
接管口径 1/4 3/8 1/2 3/4 1 1 1/4 1 1/2 2
使用压力 1MPa
设定压力范围 0.05-0.83MPa 0.02-0.2MPa
空气消耗量（溢流口） 5 l/min(ANR)(在设定压力时）
环境及流体温度 –5~60℃（未冻结时）
构造 内部先导式溢流型（先导空气常泄孔）
压力表连接口径 1/4
托架 B24P B25P —
带限位指示的压力表 G46-10-□02(测定1MPa），G46-2-□02(测定0.2MPa）

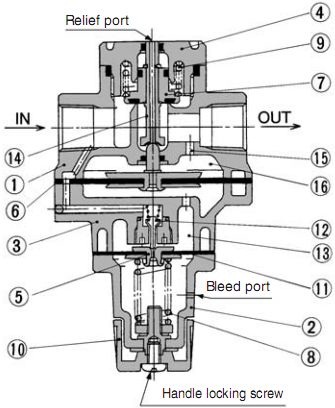

，此气压力与调压弹簧力相平衡。上膜片下腔与下膜片上腔相通，气压推下膜片组件，通过阀杆将主阀芯打开，则有出口压力。同时，此出口压力通过反馈孔进入下膜片下腔，与上腔压力相平衡，以维持出口压力不变。
| 种类 | 系列 | 连接口径 | 进口压力 | 调压范围 | 控制压力 | 灵敏度 | 重复精度 | 直线度 | |
| 内部先导式 | 普通型 | AR425 AR435 | 1/4 3/8 1/2 | 1.0MPa | 0.05~0.83 0.02~0.2 | - | - | - | - |
| AR625 AR635 | 3/4 1 | ||||||||
| AR825 AR835 | 11/4 11/2 | ||||||||
| AR925 AR935 | 2 | ||||||||
| 型 | IR1000 | 1/8 | 0.005~0.2 | ≦0.2% 满值 | ≦±0.5% | ||||
| IR1010 | 0.005~0.4 | ||||||||
| IR1020 | 0.005~0.8 | ||||||||
| IR2000 | 1/4 | 0.005~0.2 | |||||||
| IR2010 | 0.005~0.4 | ||||||||
| IR2020 | 0.005~0.8 | ||||||||
| IR3000 | 1/4 3/8 1/2 | 0.01~0.2 | |||||||
| IR3010 | 0.01~0.4 | ||||||||
| IR3020 | 0.01~0.8 | ||||||||
| 大流量型 | VEX1A33 VEX1B33 | M5 1/8 | 0.01~0.7 | ||||||
| VEX113□ VEX123□ | 1/8 1/4 | 0.05~0.7 | 0.05~0.7 | ≦±1% 满值 | |||||
| VEX133□ | 1/4 3/8 1/2 | ||||||||
| VEX153□ | 1/2 3/4 1 | ||||||||
| VEX173□ | 1 11/4 | ||||||||
| VEX193□ | 11/2 2 | ||||||||
| 外部先导式 | 型 | IR2120 | 1/4 | 0.005~0.8 | 0.05~0.7 | ≦±1% 满值 | |||
| IR3120 | 1/4 3/8 1/2 | 0.01~0.8 | 0.01~0.8 | ||||||
1）普通型减压阀，出口压力不要过进口压力的85%；减压阀，出口要压力不要过进口压力的90%。输出压力不得过设定压力的值。
2）连接配管要充分吹洗。
3）空气的流动方向按箭头方向安装，不得装反。
4）使用塑料材质的减压阀，应避免阳光直射
