规格描述：

尺寸和重量

结构长度很短、体积小、重量轻，便于阀门的安装、搬运、存放及管道的布置，并能节约材料、降成本 结构长度很长，体积笨大，重量很重

H76型的结构长度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10

流体阻力 流体阻力小，流体阻力系数ζ为2.6～0.7，随着阀门口径的增大，流体阻力系数减小 流体阻力小，流体阻力系数ζ为1.3～3，但在压工况下，阀瓣不能完全开启，流体阻力大。流体阻力随着阀门口径的增大而增大

安装 可水平安装或垂直安装，重量轻，不必为阀门设置支座 可水平安装或垂直安装，大口径阀门重量重，需设置支座

开启压力 开启压力很小，阀瓣在很小的压差下就能完全打开 开启压力较大，阀瓣在较大的压差下才能完全打开

性 阀门为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，性高 止回阀关闭时的巨大冲击力及水锤压力容易损坏阀门

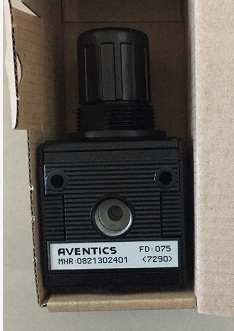

Qn 1▶2 = 70 l/min活塞阀（柱塞阀）用于配电盘安装的活塞压力调节器

阀门结构形式    活塞阀（柱塞阀）

外壳    黄铜

密封件材料    腈－丁二烯－橡胶

Qn 1▶2    70 l/min

压缩空气 接口 人口    M5

压缩空气 接口 出口    M5

结构特点     活塞阀（柱塞阀）

工作压力范围     0 ... 10 bar

调节范围 小/大     1 ... 8 bar

/ 高环境温度     0 ... 60 °C

介质温度范围     0 ... 60 °C

介质     压缩空气

重量     0,045 kg

压力露点必须至少于环境和介质温度 15 °C ，并且允许 的高温度为 3 °C 。

材料

外壳     黄铜, 镀镍

密封     腈－丁二烯－橡胶

调压步骤：

1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游压环境；

2、将调节螺钉按逆时针旋转至上位置（相对出口压力），然后关闭减压阀后闸阀；

3、慢慢开启减压阀前的闸阀至全开；

4、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧

螺母锁紧，打开减压阀后闸阀；

5、如在调整时出口压力高于设定压力，须从*步开始重新调整，即只能从压向高压调。
