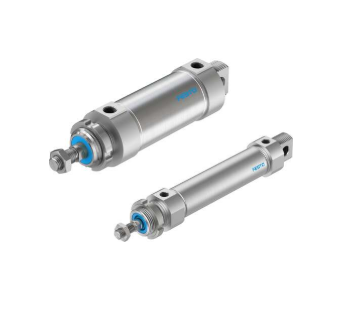

festo圆形气缸DSNU-32-80-PPV-A-48K8运行功率高

festo圆形气缸DSNU-32-80-PPV-A-48K8运行功率高

一览

DSNU-8 ... 63 DSNU-8 ... 25

• 不锈钢活塞杆

• 良好的运行性能，使用寿命长

• 活塞杆带外螺纹或内螺纹

• 附件齐全，气缸可安装在几乎

任何地方

• 对应标准 ISO 6432 。派生型均

基于这些标准

缸径 @ 8 12 16 20 25

气接口 M5 G1/8

活塞杆螺纹 M4 M6 M8

行程1) [mm] 10, 15, 20, 25, 30, 40, 50,

60, 80, 100

10, 15, 20, 25, 30, 40, 50,

60, 80, 100, 125, 150

10, 15, 20, 25, 30, 40, 50, 60, 80, 100, 125, 150, 200

结构特点 活塞

活塞杆

缸筒

工作方式 双作用

缓冲

DSNU-S...-P 两端带弹性缓冲垫

DSNU-S...-PPS – 自调节气动终端位置缓冲

缓冲长度

DSNU-S...-PPS [mm] – 12 15 17

位置感测 通过接近开关

安装方式 通过附件

安装位置 任意

R3 高耐腐蚀等级 气缸所有外表面符合耐腐蚀等级 3，符合 Festo 标准 940070。活塞杆采用耐腐

蚀和耐酸的钢

R8 防尘（刮片）

(32 ... 63 mm)

气缸配备了电镀硬铬的活塞杆和刚性刮片密封件，防护干燥多尘介质

A6 金属刮片密封件

(32 ... 63 mm)

气缸安装了镀硬铬的活塞杆和金属刮片密封件，刮去活塞杆上粘附的硬颗粒

（如，焊渣）。

用于焊接系统

配合时应注意：

①承孔必须正圆，没有凸起点。

②与活塞销配合的孔必须平直，两端不呈喇叭口形。

③连杆小端的孔与活塞的活塞销座孔，其中心线必须准确吻合，不得偏斜。

④须有合乎不同结构要求的油膜间隙。

⑤表面粗糙度必须合适，以保持和支撑油膜

注意

1) 不能用于组合了波纹管组件

DADB 的轴承盖上。

2) 该组件保护活塞杆、密封件

和轴承，免受多种介质的侵

入，防止过早磨损

仅可组合加长活塞杆 (K8)
