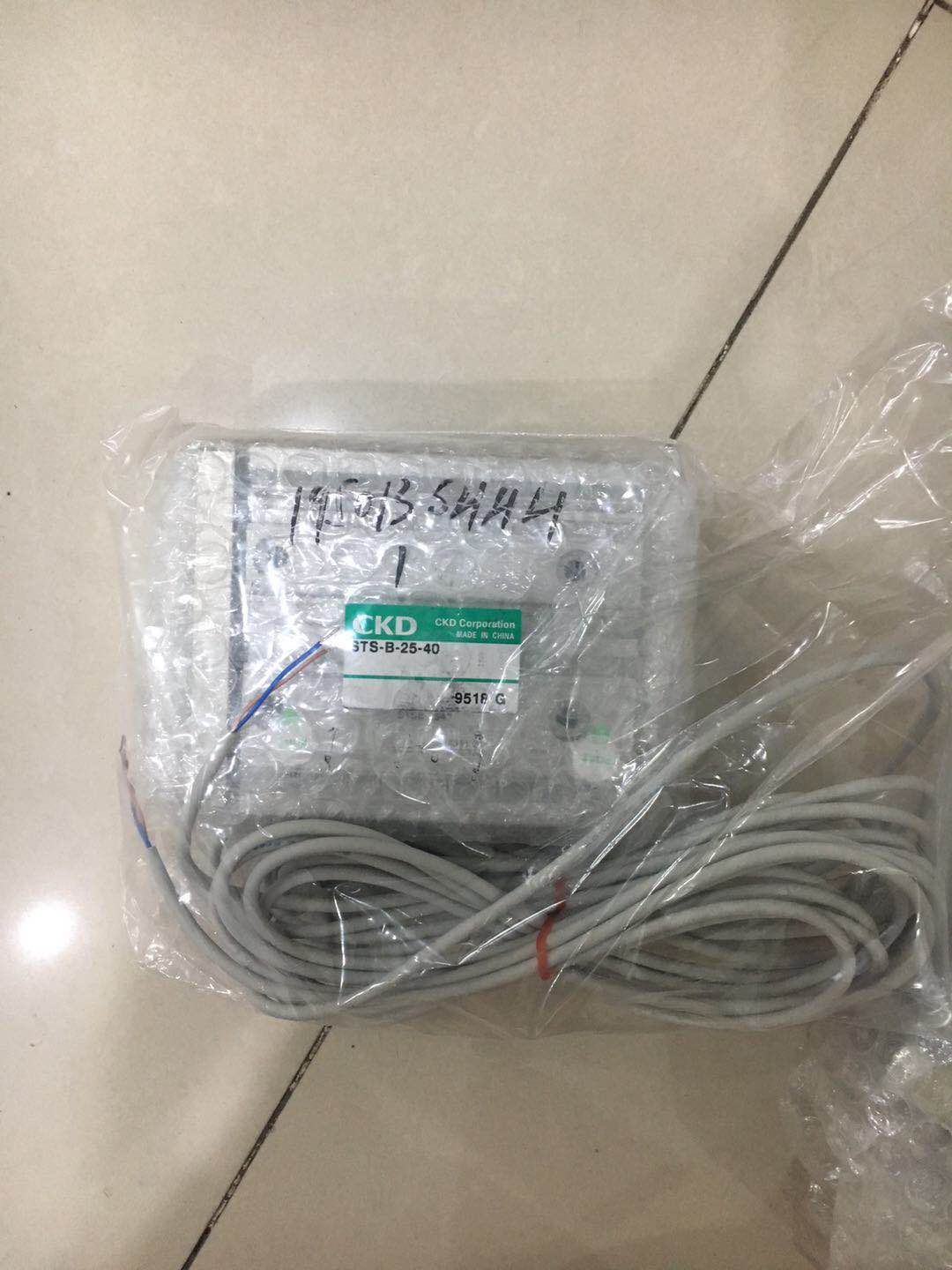

CKD带导承气缸，STS-B-25-40销售

CKD带导承气缸，STS-B-25-40销售

产品YS：

气缸开关集中收纳于缸体内，将气缸的全长缩短到ji致的方形、省空间气缸。

对短行程用和长行程用气缸的缸体结构实施了优化，两侧设置导杆，实现了、高刚性、省空间。

产品种类丰富，适合升降机、推进器等各种用途及环境。

【行程400mm】

长行程型STL的Φ8～Φ16对应行程200mm、Φ20～Φ80对应行程400mm，支持广泛的用途。

【组装装置的精度提高】

附带采用带滑动轴承或滚动轴承的2根导杆。

防回转精度、防跳动精度高，有助于提高组装装置的精度。

【可高负载使用】

附带2根导杆，刚性高，耐横向负载的气缸。

【端板材质选择】

端板材质除了铝（标准）外，还备有钢（选择项）。

【组装装置的小型化】

带导杆，无需另行安装防回转机构，有利于促进组装装置的小型化。

● 方形设计：安全性提高、便于安装

● 可按客户要求，进行非标设计

● 外观整体为方形，大方美观

（内径尺寸：Φ300、Φ320、Φ350、Φ360、Φ400）

● 气缸轻量化设计、重量减轻

● 紧凑型结构，省安装空间

缸径mm：φ8-φ100

动作方式：双作用型

使用流体：压缩空气

使用压力MPa：0.1-1.0

耐压力MPa：1.6

环境温度°C：－10～60（不得冻结）

配管口径：Rc1/4，Rc3/8 ，Rc1/8 M5

行程允许误差mm：　　（～360）、　　（～1000）

使用活塞速度 mm/s：50～1000（请在允许吸收能量范围内使用。）
