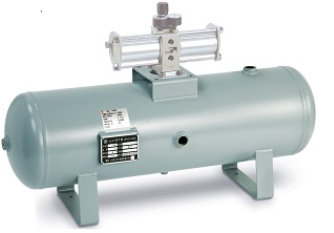

SMC增压阀气罐，示意图VBAT20A1-T-X104

SMC增压阀气罐，示意图VBAT20A1-T-X104

说明：

气罐VBAT系列

- 和增压阀配套使用

- 丰富的品种

标准规格

- 型号：VBA10A-02 VBA20A-03 VBA40A-04 VBA22A-03 VBA42A-04 VBA43A-04 VBA11A-02

- 使用流体：压缩空气

- 增压比：2倍/2倍-4倍

- 压力调整机构：带溢流功能手动操作型/气控型/带溢流功能手动操作型

- 大流量：230 1000 1900 1000 1900 1600 70 L/min

- 设定压力范围：0.2-2.0MPa 0.2-1.0MPa 0.2-1.0MPa 0.2-1.6MPa 0.2-2.0MPa

- 供给压力范围：0.1~1.0MPa

- 耐压力：3MPa 1.5MPa 2.4MPa 3MPa

- 连接口径Rc：1/4 3/8 1/2 3/8 1/2 1/4

- 压力表连接口径Rc：1/8

- 环境温度及使用流体温度：2~50°C(未冻结)

- 安装方向：水平

- 润滑：润滑脂(不给油)

- 质量：0.84 3.9 8.6 3.9 8.6 8.6 0.89kg

VBA增压缸新旧款对比

                阀体大小               螺纹型号            接管口径         可选项

旧型号     1110,1111        Nil、F、N、T             02           Nil、G、N

新型号     10A、11A         Nil、F、N、T             02           Nil、G、N

例：旧型号：VBA1110-02GN      新型号：VBA10A-02GN

改良点：使用寿命

延长使用寿命：旧型的2倍

活塞部分为浮动构造（PAT.PEND）

滑脂保持沟

改良点：降嗓音

降嗓音：比旧型降13dB(A)

在切换阀的冲突部分安装减震器减金属声音

由高消音器降排气声音

改良点：进气口内藏网眼滤网

提升信赖性：进气口内藏网眼滤网

防止异物混入而造成动作不良的发生

改良点：一体化构造

防止冷凝：将导空管和本体缸管一体构造成型

防止因排气膨胀时的冷却所造成的导空管冷凝现象
