CPE14-M1BH-5L-1/8阀图片拍摄

CPE14-M1BH-5L-1/8阀图片拍摄

  • 所属分类:FESTO(费斯托)气缸
  • 浏览次数:
  • 发布日期:2020-12-15
  • 产品概述
  • 性能特点
  • 技术参数

CPE14-M1BH-5L-1/8阀图片拍摄


简单介绍

CPE14-M1BH-5L-1/8

196941

阀功能

两位五通,单稳态

正重叠

驱动方式

电控

宽度

14 mm

标准标称流量

800 l/min

在阀门操作前,操作人员需要注意的是根据阀门的尺寸所需的油脂决心掌握多少油脂,在注射过程中的操作后,

一定要做,我们应该注意在注脂压力,压力值太或太高会影响当前的运行质量,在操作过程中,二要注意阀门的开关,

如一些特定的注脂阀应全开状态,根据不同的阀由于阀不同,如阀门在操作过程中应关闭状态。

工作气口

G1/8

工作电压

24 V DC

工作压力

3 bar ... 8 bar

设计

活塞闸阀

复位类型

气动弹簧

防护等级

IP65

带插入式插座

符合 IEC 60529 标准

c UL us - (OL)

公称通径

6 mm

短型号代码

CPE14

抗振性

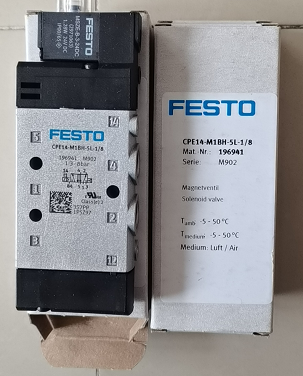

CPE14-M1BH-5L-1 8.png

运输应用测试,严重性等级 2,符合 FN 942017-4和 EN 60068-2-6

耐冲击性

冲击测试,严重性等级 2,符合 FN 942017-5 和 EN 60068-2-27

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

排气功能

带节流选项

密封原理

软密封

安装位置

可选

手控装置

通过附件锁定

按钮式

先导类型

先导驱动

先导气源

内先导

流向

不可逆

符号

00991023

阀位代码

标签夹

关闭时间

32 ms

打开时间

24 ms

持续通电率

,同时保持电流降

0 信号的大正向测试脉冲

1200 µs

信号为 1 的大负向测试脉冲

900 µs

线圈的特性参数

24 V DC: 1.28 W

允许的电压波动

-15%/+10%

工作介质

压缩空气,符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作(之后须一直润滑介质工作)

先导气口 14

M3

气接口,气口 1

G1/8

气接口,气口 2

G1/8

气接口,气口 3

G1/8

气接口,气口 4

G1/8

气接口,气口 5

G1/8

材料说明

RoHS 合规

密封件材料

NBR

外壳材料

压铸铝

介质温度

-5 °C ... 50 °C

环境温度

-5 °C ... 50 °C

产品重量

95 g

电气接口

2 针

安装方式

带通孔

先导排气口 82

M3

先导排气口 84

M3

先导气口 12

M3

电磁阀的稳定操作

FESTO电磁阀小和操作稳定的特点,所以通常特别适用于大流量、高压降和泄漏少的场合。流通能力Cv是选择调节阀的主要参数之一,调节阀用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。根据自动化系统中的控制信号,自动调节阀门的开度,从而实现介质流量、压力、温度和液位的调节。调节阀的流通能力的定义为:当调节阀全开时,阀两端压差为0.1MPa,流体密度为1g/cm3时,每小时流径调节阀的流量数,称为 流通能力,也称流量系数,以Cv表示,单位为t/h,液体的Cv值按下式 计算。

CPE14-M1BH-5L-1/8阀图片拍摄
