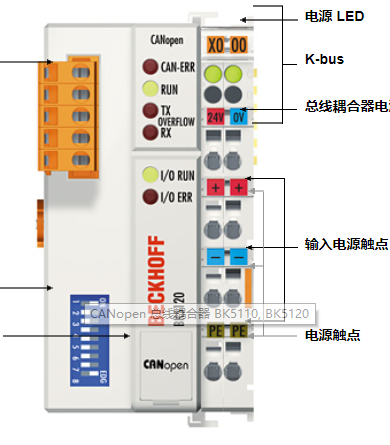

德国beckhoff总线耦合器BK5120构造图

德国beckhoff总线耦合器BK5120构造图

产品说明：

BK51x0 总线耦合器用于连接 CAN 总线系统与电子端子排，这些端子排可以通过模块化方式扩展。

一个节点由一个总线耦合器、1- 64 个任意数量的端子模块以及一个末端端子模块组成。

采用 BK5110 “经济型”总线耦合器，可极为经济地建立 I/O 连接，多可连接 64 个数字量输入/输出端子模块。

I/O 站数量 64 (BK5120: 通过 K-bus 扩展可达 255)

I/O 点数 取决于结构

数据传输介质 屏蔽双绞铜缆，2 根信号线，1 根接地（TJ）

电缆长度

5,000 m 2,500 m 1,000 m 500 m 250 m 100 m 40 m

数据传输速率

10 kbaud 20 kbaud 50 kbaud 100/125 kbaud 250 kbaud 500 kbaud 1,000 kbaud

PDO 模式 同步、循环、事件驱动、轮询

总线接口 1 个开放式连接器，5 针

电源 24 V DC (-15 %/+20 %)

输入电流 70 mA + (总 K-bus 电流)/ 4, 200 mA 70 mA + (总 K-bus 电流)/ 4, 500 mA

启动电流 约 2.5 倍持续电流

建议保险丝容量 ≤ 10 A

K-bus 供电电流 500 mA 1,750 mA

电源触点  24 V DC /  10 A

电气隔离 500 Vrms (电源触点/总线耦合器电源电压)

重量 约 130 g 约 150 g

工作/储藏温度 0…+55 °C/-25…+85 °C

相对湿度 95 %，无冷凝

抗振/抗冲击性能 符合 EN 60068-2-6/EN 60068-2-27/29 标准
