• 法兰轴轴向跳动佳

• 转动惯量大

• 回转间隙小，动态性佳

• 防溅结构，防护等级 IP65，

基于标准 EN 60529

• 接口明确

• 进气口位于一端

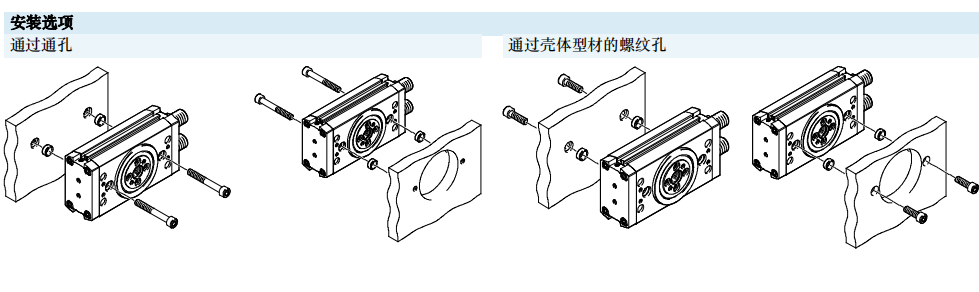

• 多种安装方式可选

• 适用于抓取应用场合

• 规格 16 … 50

• 摆动气缸通过中间定位模块可

达到摆角 90º

• 中间位置可从两个方向接近

• 中间位置的缓冲对应于基本

驱动器的缓冲。 Y12 缓冲是

例外：当使用液压缓冲器 Y9

时

技术参数：

尺寸 8

缓冲角度 38 deg

两侧旋转角度的设定范围 +10 /-100 deg

摆动角度 180 deg

缓冲 P: 两端带弹性缓冲环/板

装配位置 任意

设计结构 齿轮齿条机构

位置检测 用于接近式传感器

工作压力 3 ... 8 bar

工作模式 双作用

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气

产品型号

双作用

DRRD 摆动气缸

规格

额定摆角

180 180°

输出轴

FH 法兰轴，中空

缓冲

P 两端带弹性缓冲垫

Y9 线性液压缓冲器,

两端自调节，内部

Y12 线性液压缓冲器,

两端自调节，外部

位置感测

A 通过接近开关

操作说明

– 带操作说明

DN 不带操作说明、

注意

如果在终端位置，扭矩过理

论值 50% 时，就会反作用于

旋转方向，从而无法

的终端位置。

用外部液压缓冲器 (Y12) 和或

双倍扭矩的摆动气缸可避免出现

此情况。
