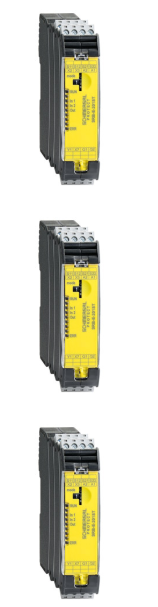

产品简单SRB-E-212ST施迈赛安全监控模块

产品简单SRB-E-212ST施迈赛安全监控模块

设计和工作原理：

SRB 系列防护门监控器采用传统继电器技术。模块内部采用冗余电路设计，

配备多5路肯定断开式触点，继电器触点串联形成安全输出通道。

AES 系列也是采用内部冗余设计电路，而控制等级1的单元采用了传统继电器技术。

所有满足EN ISO 13849-1控制等级3的防护门监控器配备了双处理器和不同的编程。

安全输出通道是肯定断开式继电器串联组成。这些监控器集成有系统诊断功能（ISD）。

多功能组合LEDs提供用户防护门的开关和控制输出状态信息。

可对可能的自由触点进行信号评估,例如:急停开关、拉线开关、门锁开关

可对潜在输出进行信号评估 例如：光幕及光栅

单或双通道控制

3个可用通道 无延时

1个指示触点（常闭）

跨线检测可选

无边缘检测复位或自动启动

根据EN954-1 控制等级可达4级

特性

STOP 0 / 1 功能

1 oder 2通道控制

2 安全触点 STOP 0

1 安全输出 STOP 1

断开延迟 0 … 30 s

量子I / O模块

产品特定应用

为现场和回路电源配置

提供电源接口提供8个连接0.063 A模拟输入模块的熔断点组

提供加，减，屏蔽和电源接口

附加信息

每个点分配4个终端

启动条件： 复位按钮，自动启动

外壳: 玻璃纤维增强，热塑塑料

接线方式： 螺丝端子

电缆截面: 2x1.5mm 实心或多线 （包含电缆外皮）

Ue: 24VDC-15%/+20%，残余波纹10%

频率范围： 50/60 Hz （交流电压操作）

Ie: 0.08A

防护等级: 端子 IP20 外壳 根据EN60529 IP40

功耗: 1.9VA，1.7W

保险等级: 玻璃保险 F1，平稳电流1.25A

监控输入: 1或2通道

反馈电流: 有

驱动电路: S11/S12，S21/S22：28 VDC

可用触点: 3个可用通道

使用列别: AC-15，DC-13

开关容量: 可用通道：6A/230 VAC，6A/24 VDC

保险等级: 可用通道：6A gG D

信号触点: 1常用触点

开关容量: 指示触点：2A/24 VDC

触点材料: AgSnO,自清洁，肯定动作
