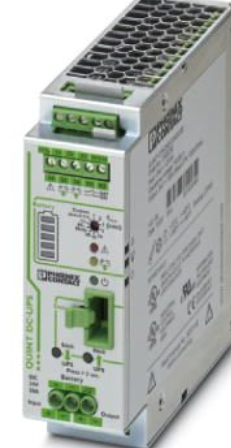

phoenix电源QUINT-UPS/ 24DC/ 24DC/20

phoenix电源QUINT-UPS/ 24DC/ 24DC/20

描述

提供输出电流为5到40 A的24 V DC UPS解决方案，以便客户根据实际情况组合不同的电源、UPS和储能模块。

YS

由于采用了自动电池检测技术，在实际操作中无需工具即可更换电池，因此操作简便，同时还采用了IFS接口进行通信

优化缓冲时间并提供对储能模块的预诊断功能监视

电池快充

扩展信号输出和参数化

标准电源断路器的快速跳闸，使用SFB技术（选择性熔断技术）

采用IQ技术的不间断电源，用于DIN导轨安装，输入：24VDC，输出：24VDC/20A，已安装有通用型DIN导轨适配器UTA

107/30提供输出电流为5到40A

DC

UPS解决方案，以便客户根据实际情况组合不同的电源、UPS和储能模块。

通过静态POWER BOOST功率裕度，可持久提供高达额定电流1.5倍的电流，因此能地启动大型负载

输入数据

输入电压 24 V DC

输入电压范围 18 V DC ... 30 V DC

电流损耗（） 9.3 A (24 V DC)

电流消耗（空闲） 9.7 mA

电流损耗（充电过程） 1.7 A

固定备份阈值 ≤ 22.6 V DC

输出数据（24 V DC干线运行）

额定输出电压 24 V DC

输入电压范围（取决于输入电压） 18 V DC ... 30 V DC (UOUT = UIN - 0.1 V DC)

额定输出电流（IN） 5 A (0 °C ... 40 °C)

POWER BOOST (IBoost) 7.5 A (0 °C ... 40 °C)

选择性熔断 (ISFB) 30 A (0 °C ... 40 °C)

输出数据（24 V DC电池运行）

额定输出电压 24 V DC

输入电压范围（取决于输入电压） 19.2 V DC ... 27.6 V DC (UOUT = UBAT - 0.5 V DC)

额定输出电流（IN） 5 A (0 °C ... 40 °C)

POWER BOOST (IBoost) 7.5 A (0 °C ... 40 °C)

选择性熔断 (ISFB) 32.5 A (0 °C ... 40 °C)
