供应FESTO导向杆气缸参数表

供应FESTO导向杆气缸参数表

  • 所属分类:FESTO(费斯托)气缸
  • 浏览次数:
  • 发布日期:2021-01-13
  • 产品概述
  • 性能特点
  • 技术参数

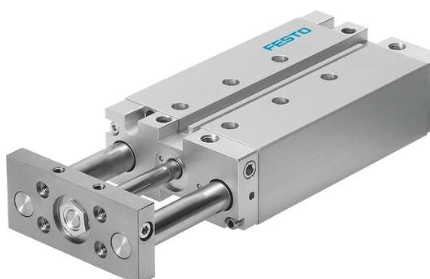

供应FESTO导向杆气缸参数表

DFM-40-50-B-PPV-A-GF


行程

25 mm ... 400 mm

活塞直径

40 mm

短型号代码

DFM-B

工作模式,驱动单元

联接板

缓冲

两端带弹性缓冲环/垫

气动缓冲,两端可调

液压缓冲器,灵活的特性曲线

安装位置

可选

导轨

滑动轴承导轨

循环滚珠轴承导轨

设计

导轨

位置检测

通过接近开关

派生型

耐热密封,高温度 120 °C

工作压力

1.5 bar ... 10 bar

工作模式

双作用

ATEX 气体类别

II 2G

气体防爆阻燃类型

Ex h IIC T4 Gb

查看产品图纸

气动接口

G1/8

材料说明

RoHS 合规

盖子材料

精制铝合金

密封件材料

NBR

外壳材料

精制铝合金

活塞杆材料

高合金不锈钢

防爆环境温度

-20°C <= Ta <= +70°C

防爆

防爆区 1 (ATEX)

防爆区 2 (ATEX)

工作介质

压缩空气,符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作(之后须一直润滑介质工作)

CE (见合格声明)

符合欧盟防爆指令 (ATEX)

耐腐蚀等级 CRC

0 - 无耐腐蚀能力

2 - 中等耐腐蚀能力

环境温度

-20 °C ... 120 °C

6 bar 时的理论力值,返回行程

686 N

6 bar 时的理论力值,前进行程

754 N

备用接口

产品型号

 FESTO/费斯托525908SMT-8F-ZS-24V-2,5-OE-EX

FESTO/费斯托123587LFR-D-MINI

  FESTO/费斯托8808DGS-20-26-PPV-S2

  FESTO/费斯托14943MVH-5/3E-3/8-B

FESTO/费斯托163432DNC-80-1000-PPV-A

  FESTO/费斯托526168CPX-2AE-U-I

  FESTO/费斯托187333MPPES-3-1/4-10-010

  FESTO/费斯托2334VS-3-1/8

  FESTO/费斯托2949RS-4-1/8

  FESTO/费斯托36143VAS-40-1/4-NBR

  FESTO/费斯托159259PEV-1/4-A-SW27

  FESTO/费斯托535619MSFG-24DC-M-EX

  FESTO/费斯托30483MFH-5/3E-1/8-B

  FESTO/费斯托163165CPE24-M1H-3GL-3/8

  FESTO/费斯托163167CPE24-M1H-5J-3/8

  FESTO/费斯托15889VAF-PK-4

  描述FESTO滑台气缸的原理特征

FESTO滑台气缸特点:

  1滑台气缸工作台与气缸紧凑的一体化;

  2.气缸适合组装用的气动滑台;

  3.高刚性/,可选择带可调行程装置(0—5mm);

  4滑台气缸采用十字滚珠导轨,摩擦力小,可实现无松动的平稳运动;

  5.气缸及工作台相结合,使整体尺寸减小;

  6.采用双缸结构,得到两倍的输出力;

  7.内置磁环型,可安装磁性开关。
