进口产品德国REXROTH内啮合齿轮泵

进口产品德国REXROTH内啮合齿轮泵

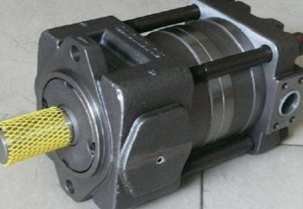

PGH2-2X/005RE07VU2力士乐齿轮泵

齿轮泵型号型号表

PGH4-2X/020RE11VU2,内啮合齿轮泵

PGH4-2X/025RE11VU2,内啮合齿轮泵

PGH4-2X/050RE11VU2,内啮合齿轮泵

PGH4-2X/063RE11VU2,内啮合齿轮泵

PGH4-2X/080RE11VU2,内啮合齿轮泵

PGH4-2X/100RE11VU2,内啮合齿轮泵

PGH4-2X/032RE11VU2,内啮合齿轮泵

PGH4-2X/040RE11VU2,内啮合齿轮泵

PGH5-2X/063RE11VU2,内啮合齿轮泵

PGH2-2X/005RE07VU2,内啮合齿轮泵,渐开线齿形内啮合齿轮泵带月牙形隔板（填隙片），将压、吸油腔隔开。

渐开线内啮合齿轮泵的工作原理如图1所示。 在一对相互啮合的具有渐开线齿形的小齿轮1和内齿轮2

之间有月牙板3，月牙板3将吸油腔4与压油腔5隔开。当小齿轮按图示方向旋转时，内齿轮也以相同方向旋转。

上半部轮齿脱开啮合处齿间容积逐渐扩大，形成真空，液体在大气压力作用下，进入吸油腔，填满各齿

间；在图中下半部轮齿进入啮合处，齿间容积逐渐缩小，油液被挤压出去。

力士乐齿轮泵的原理与特点

齿轮泵分为外啮合齿轮泵和内啮合齿轮泵。外啮合齿轮泵的结构简单、坚固，性能且成本极，

是市场上常见使用的齿轮泵。而内啮合齿轮泵因其结构紧凑，制造技术更加，并提供比外啮合齿轮

泵更高的性能和效率，但同时成本也更高，一般当我们的液压系统需要更大流量和高压力以及噪

音要求时，可使用内啮合齿轮泵。

内啮合齿轮泵是采用齿轮内啮合原理，内外齿轮节圆紧靠一边，另一边被泵盖上“月牙板”隔开。主轴

：0.2-1000000cp;  内啮合齿轮泵可反向输送，只要更换电机转向即可；  内啮合齿轮泵泵体可转向，进

出口位置成直角，便于选配进出口位置；  内啮合齿轮泵在泵体、端盖、轴承座

间都有连接方便的保温或冷却介质的进出接口

为了获得良好的齿轮泵效率，建议在工作压力不高的情况下使用。在使用齿轮泵时，

应考虑到与尺寸（流量）严格相关的“噪音”因素。

进口产品德国REXROTH内啮合齿轮泵
