产品资料

适于各类导线的通用型连接技术

可从竖直或水平两个方向对笼式弹簧接线单元进行操作，使预置导线和现场布线均更加轻松简单

护线板和护线盒可由用户自行安装

防插错保护

可安装防插错定位销条

型号 734-105/037-000

MINI 1线孔型插头; 防插错保护; 锁定卡; 1.5 mm²; 焊针间距 3.5 mm; 5极; 1,50 mm²; 浅灰色

电气参数

符合IEC / EN 60664-1的等级

额定电气参数IEC / EN 60664-1

额定电压（III / 3）160 V

额定脉冲电压（III / 3）2.5 kV

额定电压（III / 2）160 V

额定脉冲电压（III / 2）2.5 kV

额定电压（II / 2）320 V

额定脉冲电压（II / 2）2.5 kV

额定电流10 A

图例（额定电气参数）（III / 2）≙过压类别III /污染等级2

符合UL 1059的

符合UL 1059的

额定电压UL（使用B组）300 V

额定电流UL（使用B组）10 A

额定电压UL（使用D组）300 V

额定电流UL（使用D组）10 A

每个CSA的批准

每个CSA的批准

额定电压CSA（使用B组）300 V

额定电流CSA（使用B组）10 A

额定电压CSA（使用D组）300 V

额定电流CSA（组D）10 A

接线参数

连接技术CAGECLAMP®

执行类型螺丝刀

单股导线0.08…1.5mm²/ 28…14 AWG

细多股导线0.08…1.5mm²/ 28…14 AWG

细多股导线（加有带绝缘护套的冷压接头）0.25…1.5mm²

细多股导线（加有不带绝缘护套的冷压接头）0.25…1.5mm²

说明（导线截面积）个别稍粗导线的截面积可达1.5mm²。

剥线长度6…7 mm / 0.24…0.28英寸

极数5

连接点总数量5

电位总数量5

连接点数量1

等级数量1

安装主板的导线进线方向0°

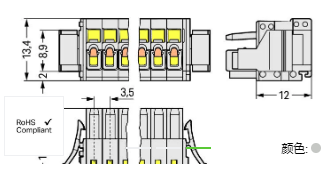

几何数据

通道间距3.5毫米/0.138英寸

宽度29.3毫米/ 1.154英寸

高度13.4毫米/0.528英寸

高度18.6毫米/0.732英寸

插头连接

接头类型（接插式连接器）孔型连接器/插座

连接器接线方式施加导线

防插错保护是

接插式连接锁定装置锁定卡

材料参数

颜色浅灰色

绝缘材料组别I

绝缘材料尼龙（PA66）

UL94阻燃等级V0

夹持弹簧材料镍铬弹簧钢（CrNi）

钴材料铜合金

导电镀层镀锡

燃烧负荷0.078 MJ

重量4.4 g

产品型号

734-105

734-105/037-000

 734-105/008-000

 734-105/037-000

734-105/008-000

734-105/107-000

 734-105/037-000

 734-105

734-105/037-000

734-105/107-000

 734-105/107-000

 734-105/037-000/033-000

 734-105/107-000

734-105/037-000

 734-105
