用途供水管线等一般用途空间有  固有电阻较的液体有安装强度要求时

型号PS-3S/-4S/-5S

PS-31

SUS304、300mmBF-1BF-3/-5

外观

3240_lu_2_1

3240_lu_2_2

3240_lu_2_3

3240_lu_2_4

用途耐高温/高压条件严苛时有耐腐蚀性要求时到水面的距离大时

型号BS-1BS-1TPH-1/-2

外观

3240_lu_2_5

3240_lu_2_6

3240_lu_2_7

电极棒

可以提供电极棒、连接螺母、锁定螺母以及固定螺钉的套件。

K8AK-LS 种类 5

用途经净化的自来水、工业用水、排水经净化的自来水、工业用水、排水、

较薄的碱性容器

型号F03-60-SUS304F03-60-SUS316

其它

项目型号

保护盖(PS或BF用电极保持器)

3240_lu_4_1

F03-11

安装部(PS用电极保持器)

3240_lu_4_2

F03-12

分离器(防止电极接触)

3240_lu_4_3

F03-14 1P(1极)

F03-14 3P(3极)

F03-14 5P(5极)

导轨安装用另售件

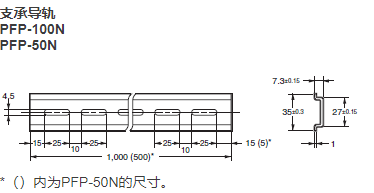

支承导轨

型号

PFP-100N

PFP-50N

额定值

额定电压AC24V　50/60Hz或DC24V

AC100～240V　50/60Hz

电极间的电压5V p-p(约20Hz)

消耗功率AC/DC24V ： 2.0VA/1.1W以下

AC100-240V ： 4.6VA以下

工作电阻值10kΩ～100kΩ(可调)

复位电阻值250kΩ以下

响应时间约0.1～10s(可调)

使用电缆的长度100m以下(实施了完全绝缘处理后的600V 0.75mm2 3芯橡胶绝缘电缆)

LED显示PWR： 绿　RY： 黄

输出接点额定值额定负载

阻性负载

AC250V 5A

DC30V 5A

接点电压的值 AC250V、DC30V

接点电流的值 5A

开关容量的值 1250VA、150W

机械寿命 1,000万次以上

电气寿命(AC250V/DC30V 5A)5万次 (AC250V/DC30V 3A)10万次

使用环境温度-20～+60℃(不结冰、凝露)

储存温度-25～+65℃(不结冰、凝露)

使用环境湿度相对湿度 25～85%(不凝露)

储存湿度相对湿度 25～85%(不凝露)

标高2,000ｍ以下

端子螺钉紧固扭矩0.49N·m

外壳颜色N1.5

外壳材质PC+ABS

重量约150g

安装DIN导轨安装

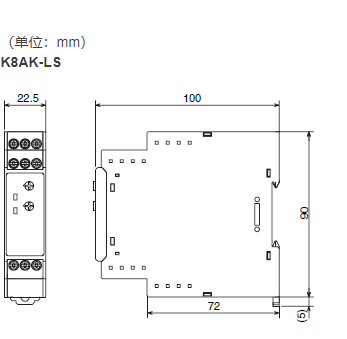

外形尺寸22.5(W)×90(H)×100(D)mm

性能

容许电压变化范围额定电压的85%～110%

设置环境Ⅱ类设置、 2级污染

适用标准EN61010-1 工业电磁环境用途

安全标准EN60664-1、UL508(Recognition)、

韩国电波法(10564号法律)、

绝缘电阻20MΩ以上

所有外部端子和外壳间

所有电源端子和所有输入端子间

所有电源端子和所有输出端子间

所有输入端子和所有输出端子间

耐压AC2,000V 1分钟

所有外部端子和外壳间

所有电源端子和所有输入端子间

所有电源端子和所有输出端子间

所有输入端子和所有输出端子间

抗干扰1,500V公共/标准电源端子

上升沿1ns矩形波 正负 脉冲宽度1μs/100ns

耐振动振动频率10～55Hz　单振幅0.35mm

X、Y、Z各方向：5min×10次扫描

耐冲击150m/s2　3轴6方向 各3次

但继电器接点时为100m/s2

保护结构端子部 ： IP20

特点:

具有不通过外部接线，而是通过回路处理进行自我保持功能。

通过拨码开关的设定切换，能够切换选择供水与排水。

工作电阻10k～100kΩ的灵敏度可调型，适用于广泛的液体。

防止因波浪导致继电器接点抖动。

端子接线使用条形压接端子。

接线可采用单线2.5mm2×2根或1.5mm2、电线用条形压接端子×2根。

可作为无浮子开关使用。

电源电压型号规格

AC/DC24VK8AK-LS1　24VAC/DC

AC100～240VK8AK-LS1　100-240VAC
