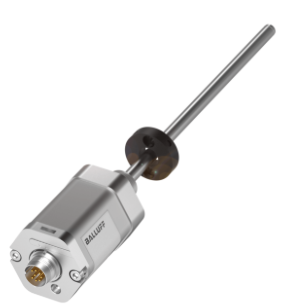

balluff磁致伸缩传感器BTL5-E10-M0300-B-KA10

balluff磁致伸缩传感器BTL5-E10-M0300-B-KA10

  • 所属分类:德国BALLUFF巴鲁夫
  • 浏览次数:
  • 发布日期:2021-03-08
  • 产品概述
  • 性能特点
  • 技术参数

balluff磁致伸缩传感器BTL5-E10-M0300-B-KA10


特点:

采用杆式结构的位置测量系统主要应用在液压驱动装置中。

它们特别适合在液压缸中用于位置反馈、成形和轧制设备或提升设备。

传感器安装在液压缸的压力范围内,所以它们必须具有与液压缸本身相同的抗压强度。

YS

测量,无需基准运行

因为是非接触式,所以无磨损且免保养

对冲击、振动和污染不敏感

密封外壳

通过同步的测量数据实现高度动态的规则应用

稳定性高,使用寿命

标准规格

  测量数据 直线位移

  供应电源 +24Vdc (20.4 - 28.8Vdc)

  输入保护 极性保护至-30Vdc, 过压保护至36Vdc

  用电量 50-140mA (按量程而定)

  绝缘强度 500Vdc (DC地端对机器接地端)

  输出 0-10Vdc, 10-0Vdc双输出, ***负载电阻5kΩ

  分辨率 *** (取决於控制器A/D与电源纹波)

  重复精度 满量程的 < ±0.005%

  非线性度 满量程的 < ±0.01% ( ±90μm)

  工作温度 -40至85℃

安装和操作灵活

接口

模拟,电流

测量长度

25~7620 mm

重复精度

± 5 µm

线性偏差

nnnn = 0050…0500: ± 50 µm

nnnn = 0501…5500: ± 0.01% FS

nnnn > 5500: ± 0.02% FS

工作电压Ub

10~30 VDC

环境温度

-40...85 °C

机械规格

M18螺纹固定件

外壳材料

铝, 阳极化

防护等级

l = S且m ≠ 140:IP67,带插接器 l = S且m = 140:IP65,带插接器 l = KA,FA:IP68

许可/一致性

nnnn ≤ 500:

l = S,KA:CE + cULus + EAC + GL + WEEE

l = FA:CE + EAC + GL + WEEE

nnnn > 500:

l = S,KA:CE + cULus + EAC + WEEE

l = FA:CE + EAC + WEEE

balluff磁致伸缩传感器BTL5-E10-M0300-B-KA10
