0821300911安沃驰截止阀的详细介绍

0821300911安沃驰截止阀的详细介绍

  • 所属分类:AVENTICS/安沃驰气动元件
  • 浏览次数:
  • 发布日期:2021-03-08
  • 产品概述
  • 性能特点
  • 技术参数

0821300911安沃驰截止阀的详细介绍



安沃驰 1823390016 8938306560

R480752294 R480176689 R422101203

安沃驰 1823390021 8938307800

 R480752327 R480176707 R422101208

安沃驰 1823390022 8938307900

 R480752329 R480176712 R422101209

安沃驰 1823390023 8938308400

R480752344 R480176715 R422101210

安沃驰 1823390024 8938403700

 R480752345 R480176721 R422101211

安沃驰 1823390025 8938403900

 R480752351 R480176724 R422101212

安沃驰 1823390017 8938307000

R480752295 R480176693 R422101204

安沃驰 1823390018 8938307020

 R480752304 R480176694 R422101205

安沃驰 1823390019 8938307030

结构特点 球阀

用于挂锁  ,锁定式 ,操作元件 管状端头,密封原理 金属密封

工作压力范围 0 bar / 16 bar , 环境温度范围 -10°C / +60°C

介质温度范围 -10°C / +60°C, 介质 压缩空气

中性气体,压缩空气连接尺寸 依据 ISO 1179-1

材料:外壳 压铸锌,密封 丙烯树胶,操作元件 聚甲醛,前端盖板 丙烯腈合成材料v

技术要求

二位三通截止阀,机械操作, 系列 NL4-BAV - 0821300911

Qn 1▶2 = 11000 l/minQn 2▶3 = 110 l/min压缩空气 接口 出口 G 1/2适合ATEX

二位三通截止阀,机械操作, 系列 NL4-BAV

回路图:用液压图形符号表示的液压回路图

泄油:从液压组件中的信道(或管道),向油箱或集流器等返回的油液或这种油液返回现象

液压站:由液压泵、驱动用电动机、油箱、溢流阀等构成的液压源装置或包括控制阀在内的液压装置

漏油:从正常状态下应该密封的部位来的少量油液

额定压力:能连续使用的压力

静密封:用于静止部分,防止泄漏

背压:在液压回路的回油侧或压力作用面的相反方向,所作用的压力动密封:用于相对部分的密封

冲击压[力]:在过渡中上升压力的值


结构特点 球阀

操作 机械式

封闭方式,封闭类型 锁定式

密封原理 金属密封

合格证书 适合ATEX

工作压力范围 0 ... 16 bar

/ 高环境温度 -10 ... 60 °C

介质温度范围 -10 ... 60 °C

介质 压缩空气 中性气体

重量 0,82 kg

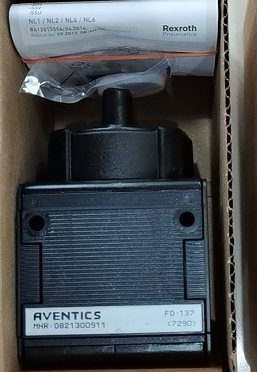

交付的产品可能与插图不同。

压力露点必须至少于环境和介质温度 15 °C ,并且允许 的高温度为 3 °C 。

适用于在 1、2、21、22 Ex 区内使用.

流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。

材料

外壳 压铸锌

正面板 丙烯腈合成材料

密封 丙烯树胶

操作元件 聚甲醛

锁定式 锁定式

结构特点 球阀

管状端头

外壳 压铸锌

密封件材料 丙烯树胶

适合ATEX

Qn 1▶2 11000 l/min

Qn 2▶3 110 l/min

压缩空气 接口 人口 G 1/2

压缩空气 接口 出口 G 1/2

压缩空气接口型号 内螺纹

操作 机械式


0821300911安沃驰截止阀的详细介绍
