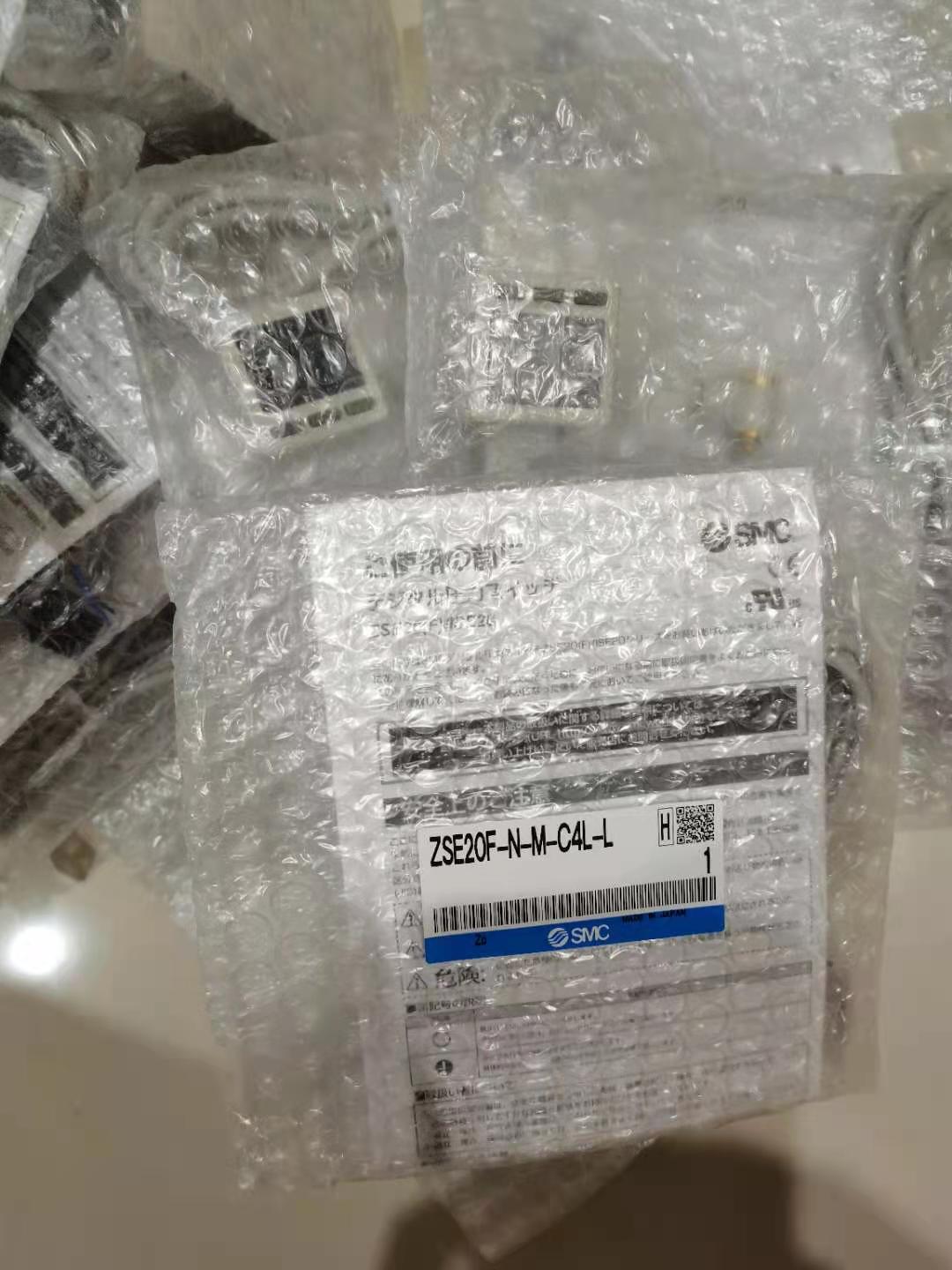

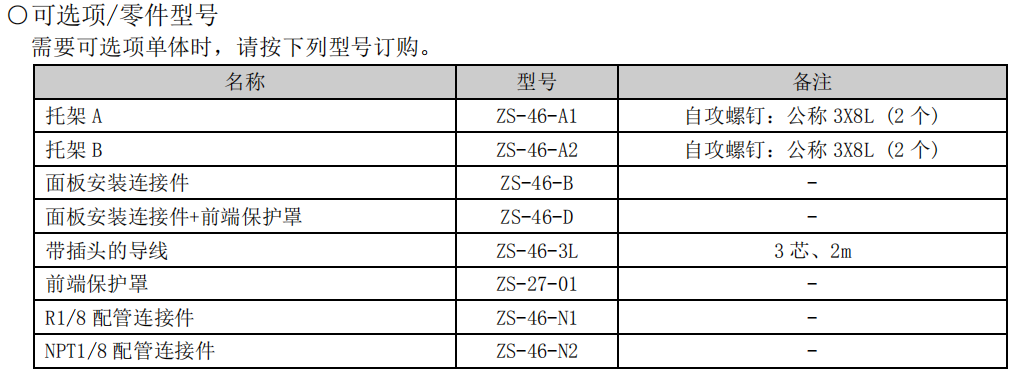

SMC压力开关ZSE20F-N-M-C4L-L安装使用

 安装

·请遵守紧固力矩。

若拧紧时出了紧固力矩范围，有可能损坏安装螺钉、安装工具、压力开关等。

并且若拧紧时紧固力矩不足，可能造成压力开关的安装位置偏移以及连接螺钉部位产生松动。

・利用面板安装连接件进行安装时，请不要对压力开关施加过大的应力。

有可能造成压力开关破损并从安装面板上掉落。

·使用市场购买的开关电源时，请将 FG 端子接地。

・请勿掉落、敲打、施加冲击。

可能造成压力开关内部破损以及误动作。

・不要拉伸导线以及攥住导线提拉产品本体。(拉伸强度为 35 N 以内）

使用时，请手持本体部位。

可能造成压力开关破损、故障、误动作。

・在给压力开关配管时，将扳手夹住和配管部一体的金属部位(配管附件)进行固定。

如果扳手夹住其他位置，可能会造成压力开关破损。

・请吹净配管内的灰尘等残留物之后再进行压力开关的配管。

会导致故障、误动作。

·请勿使铁丝等进入压力通口中。

会造成压力传感器破损、故障、误动作。

・不要把压力开关安装在脚能踩到的地方。

若失误踩踏，可能给开关施加过大的负载，导致破损。

・流体中可能混入异物时，请在一次侧(流入侧)安装过滤器和油雾分离器后再进行配管。

会导致故障、误动作。而且无法正确测量。

配线(包含连接器的插拔) ·请勿强行拉拽导线。特别是在组装管接头和配管时，不要手持压力开关的导线进行搬运。

可能会造成压力开关内部破损及误动作，从插头上脱落。

·请不要对导线反复弯曲、拉伸、加载重物、施加外力。

如果配线时导线受到反复弯曲应力以及拉伸力，会造成导线外皮的剥离。

若导线可动，请将导线固定在开关本体附近。

导线的TJ弯曲半径为外皮外径的 6 倍或绝缘外径的 33 倍，以数值大的为准。

导线有外伤的时候请更换导线。

·请勿错误配线。

根据错误配线的内容，可能造成压力开关误动作以及破损。

·通电中请勿进行配线作业。

可能造成压力开关内部破损以及误动作。

・请勿与动力线及高压线使用相同的配线路径。

为了防止混入从动力线・高压线的信号线发出的干扰信号・电涌，压力开关的配线要与动力线・高压线进行分别配

线(分别配管)。 ·请确认配线的绝缘性。

如果绝缘不良(跟其他回路混触、端子间的绝缘不良等)，可能会给压力开关施加过大的电压或者流入电流，导致压

力开关破损。

・为了确认动作而执行运行时，请注意不要流入逆流电流。

如果使用的回路不能绝缘性，流入了逆流电流，可能会造成开关误动作以及破损。

·为防止干扰信号・电涌的混入，配线请尽量短。

使用的配线长也要小于 30 m。

并且，DC(-)线(蓝线)在配线时请尽量靠近电源。
