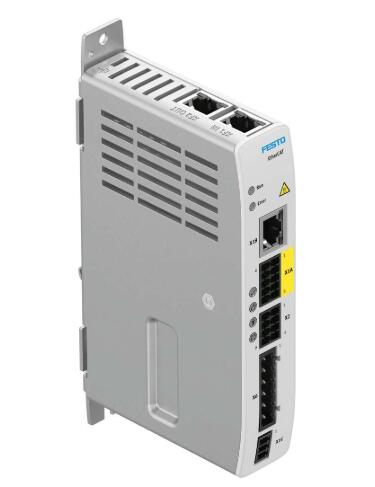

费斯托步进驱动器 CMMT-ST技术样本

费斯托步进驱动器 CMMT-ST技术样本

主要特性一览

• 节省空间的步进驱动器，用于控制步进电机和无刷式直流电机，支持闭

环和开环控制

• 经济性，适用于300 W以下的简单的定位和运动解决方案

• 初级电压：24 ... 48 V DC

• 额定电机电流 8 A (峰值 10 A)

• 体积比小规格的 CMMT-AS 小 50%

• 可选点到点和插补运动以及定位

• 总线协议

电驱选型

快速地规划优驱动方案。PositioningDrives 只需输入简单的应用参

数即可选出合适的电缸、电机和步进驱动器的适用组合。可按客户的要

求来筛选结果，获得所有相关数据，包括所选组合的物料清单和文档。

• 通过现场总线直接集成到主流控制器厂商方案中

• 自整定支持旋转和直线运动的加单调试，可采用 Festo 和三方

的机械系统

• 集成安全功能:

– 安全扭矩关断 (STO)，可达 SIL3/Cat. 3 PL e

– 安全停机 1 时间受控 (SS1-t) (用兼容的外部安全继电器以及步进驱动

器采用相应电路接线)

• 方便地与步进驱动器 CMMT-AS 和 Festo 电缸系统进行集成

EPLAN 宏能快速和地规划采用步进驱动器、电机和电缆组合的电气

项目，确保高度的性、文档的标准化，无需创建符号、图形和主数

据。
