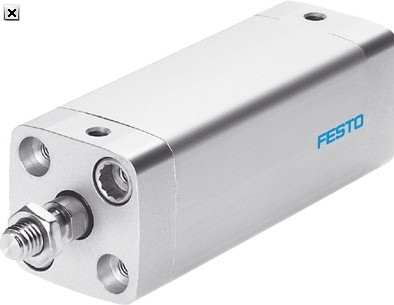

主要特性一览：

选择范围大，标准行程 5 ... 50 mm

结构非常紧凑，比相类似的气缸更短

Festo 设计：

外观精致、壳体宽度缩小用于空间很紧凑的应用场合缩短壳体长度节省材料，减轻重量;

应用示例：

智能手机按键持久性测试安装空间小、重量非常轻，小型运动的选择带内螺纹或外螺纹的活塞杆用于位置检测;

技术参数：

力 [N] 和冲击能量 [J]

缸径 @ 6 10 12 16 20 25 32 40 50 63

6 bar 时，力的理论值，推进 17 47 68 121 188 295 483 754 1178 1870

6 bar 时，力的理论值，返回 9.4 30.2 51 90 141 247 415 686 1057 1750

终端位置冲击能量

ADN-S 0.006 0.012 0.06 0.1 0.14 0.18 0.26 –

ADN-S-...-A 0.006 0.012 0.07 0.15 0.2 0.3 0.4 0.7 1 1.3

重量 [g],缸径 @ 6 10

产品重量

5 mm 行程 9.2/10.91) 12.2/14.51)

10 mm 行程 11.9/13.61) 15.4/17.71)

移动负载

5 mm 行程 1.5/1.61) 4.1/4.51)

10 mm 行程 2.3/2.41) 5.3/5.71)

1) 带位置感测;重量 [g]

缸径 @ 12 16 20 25 32 40 50 63

产品重量，0 mm 行程 26/331) 32.5/421) 51/651) 70/881) 107/1171) 3041) 3241) 4991)

附加重量，每 10 mm 行程 15/151) 18/181) 26/261) 30/301) 36/361) 451) 631) 771)

移动负载，0 mm 行程 3.5/61) 6/111) 11/181) 17/251) 31/371) 621) 1041) 1511)

附加负载，每 10 mm 行程 2/21) 4/41) 6/61) 6/61) 9/91) 91) 161) 161)
