费斯托微动开关主要分类

电控限位开关,用于常闭、常开、转换触点的直流或交流电。带滚轮杠杆、摆动杆、空载复位或弹簧杆的版本。

电限位开关、常闭触点、常开触点、转换开关操纵机构:AR 型滚轮杠杆,带 AL 型空回路的单向滚轮杠杆,AF 型弹簧杆套件多种安装方式、摆角无极可调、附件品种齐全、符合 ATEX 指令的特定型式,可用于有潜在危险的工作环境在终端位置,弹性缓冲垫 缓冲冲击。

1 脚架安装件HSR-...-FW位于驱动轴一侧

2 棘轮装置FLSR-...-L/R用于中心轴,顺时针或逆时针旋转可选

3 法兰安装件FSR位于驱动轴一侧

4 嵌入式法兰FWSR用于中心轴

5 安装组件WSR-...用于接近开关 SIEN

6 安装组件WSR-12 ... 40用于微型开关 SR-3-E-SW, S-3-E 和微型开关 SO-3-PK-3-B,S-3-PK-3-B

7 安装组件WSR-10/12-K用于微型开关 S-3-BE-SW, S-3-BE

8 微型开关S-3-BE-SW电子微型开关,带电缆,防飞溅

9 微型开关S-3-BE电子微型开关, 带快插接头

aJ 微型开关SR-3-E-SW电子微型开关, 带滚轮杠杆和电缆,防飞溅

aA 微型开关S-3-E电子微型开关, 带螺纹接头

aB 微型开关SO-3-PK-3-B, S-3-PK-3-B气动微型开,常开或常闭

aC 接近开关SIEN电感式 20

aD 快插接头QSL用于连接具有标准外径的气管   快插接头aE 单向节流阀GRLA

用于速度调节棘轮装置安装在叶片式摆动气缸DSR的驱动轴上。它将摆动气缸的振荡旋转运动转换为同步的分度运动。

气缸驱动轴的运动只发生在向左或向右的工作方向上,因此允许无极调速进给运动。

小的切换摆角为 0.4°。切换精度取决于切换速度和负载。

FLSR-...-L (左)从驱动轴侧面看去,逆时针旋转FLSR-...-R (右)从驱动轴侧面看去,顺时针旋转

概述:

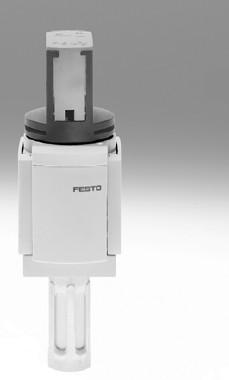

DSRL-...-FW空心法兰轴式的结构允许液体或者气体介质,甚至管子和电线通过 。

作用力通过花键轴直接、无间隙地传输。叶片式摆动气缸的作用力通过旋

转叶片直接传输到驱动轴上。摆角从 0 ... 184° 无级可调(DSRL-10 和 12: 0 ... 181°).

可调止动系统 与旋转叶片分离,所以任何作用力都被挡块吸收
